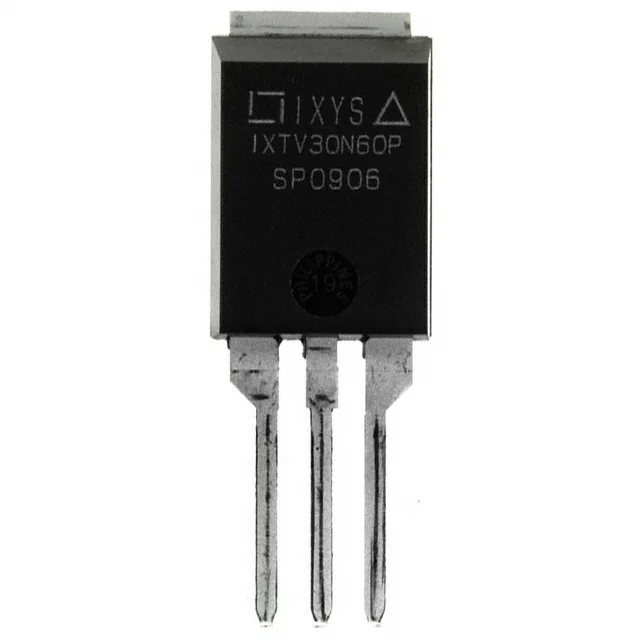

IXTV30N60P
MOSFET N-CH 600V 30A PLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTV30N60P
IXTV30N60P Hakkında
IXTV30N60P, Littelfuse tarafından üretilen N-kanal MOSFET transistörüdür. 600V drain-source voltaj ve 30A sürekli drain akımı ile yüksek gerilim uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu transistör, güç elektronikleri, motor kontrol devreleri, anahtarlama güç kaynakları ve endüstriyel otomasyon sistemlerinde anahtarlama elemanı olarak çalışır. 240mΩ maksimum on-direnci (Rds On) ve düşük gate yükü (82nC) sayesinde verimli komütasyon sağlar. -55°C ile +150°C arasında çalışabilir. Şu anda üretim dışı (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 82 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5050 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3, Short Tab |
| Part Status | Obsolete |
| Power Dissipation (Max) | 540W (Tc) |
| Rds On (Max) @ Id, Vgs | 240mOhm @ 15A, 10V |
| Supplier Device Package | PLUS220 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
