Transistörler - FET, MOSFET - Tekil

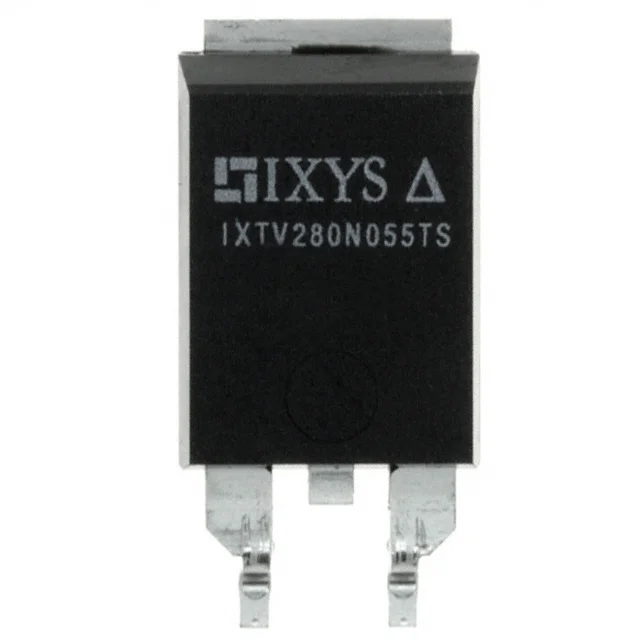

IXTV280N055TS
MOSFET N-CH 55V 280A PLUS-220SMD
- Üretici
- Littelfuse
- Paket/Kılıf
- PLUS-220SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTV280N055TS
IXTV280N055TS Hakkında
IXTV280N055TS, Littelfuse tarafından üretilen N-channel MOSFET transistördür. 55V drain-source voltajı ve 280A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. PLUS-220SMD surface mount paketinde sunulan bu bileşen, endüstriyel güç yönetimi, motor kontrolü, enerji dönüştürme devreleri ve anahtarlamaya dayalı güç kaynakları gibi uygulamalarda yer alır. 3.2mΩ maksimum RDS(on) değeri ile düşük iletim kaybına sahiptir. -55°C ile +175°C arasında çalışabilir ve 550W'a kadar güç dağıtabilir. Bileşen Obsolete (artık üretilmiyor) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 280A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 200 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9800 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | PLUS-220SMD |
| Part Status | Obsolete |
| Power Dissipation (Max) | 550W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.2mOhm @ 50A, 10V |
| Supplier Device Package | PLUS-220SMD |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
