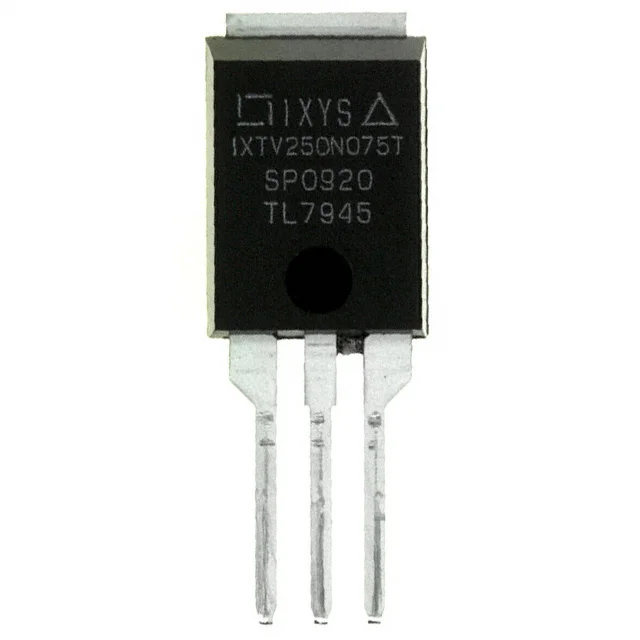

IXTV250N075T
MOSFET N-CH 75V 250A PLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTV250N075T
IXTV250N075T Hakkında
IXTV250N075T, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 75V drain-source gerilimi ve 250A sürekli drenaj akımı ile güç anahtarlama uygulamalarında kullanılır. 4mΩ maksimum Rds(on) değeri ile düşük iletim kaybı sağlar. PLUS220 (TO-220-3 Short Tab) paketinde sunulan bu bileşen, motor kontrolü, güç kaynakları, invertörler ve diğer güç elektronik devrelerinde anahtarlama elemanı olarak görev yapar. -55°C ile 175°C arasında çalışabilir ve 550W güç dağıtım kapasitesine sahiptir. 10V gate sürücü gerilimi ile uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 250A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 200 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9900 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3, Short Tab |
| Part Status | Obsolete |
| Power Dissipation (Max) | 550W (Tc) |
| Rds On (Max) @ Id, Vgs | 4mOhm @ 50A, 10V |
| Supplier Device Package | PLUS220 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
