Transistörler - FET, MOSFET - Tekil

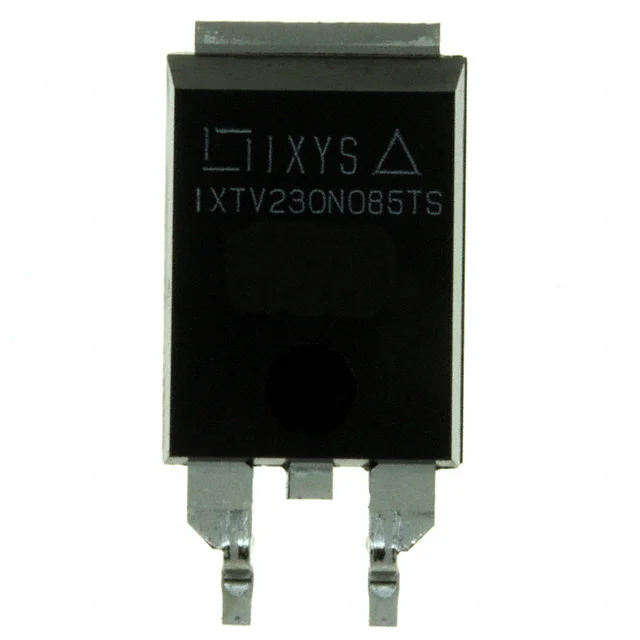

IXTV230N085TS
MOSFET N-CH 85V 230A PLUS-220SMD
- Üretici
- Littelfuse
- Paket/Kılıf
- PLUS-220SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTV230N085TS
IXTV230N085TS Hakkında
IXTV230N085TS, Littelfuse tarafından üretilen N-channel MOSFET transistördür. 85V drain-source gerilimi ve 230A sürekli drenaj akımı kapasitesiyle yüksek akım uygulamaları için tasarlanmıştır. 4.4mΩ Rds(on) değeri ile düşük iletim direncine sahiptir. PLUS-220SMD yüzey montajlı paketinde sunulan bu bileşen, güç yönetimi devreleri, motor kontrol uygulamaları, DC-DC dönüştürücüler ve endüstriyel anahtarlama devreleri gibi alanlarda kullanılır. -55°C ile 175°C arasında çalışma sıcaklığı aralığında 550W güç dağılımı kapasitesi ile çeşitli ortamlarda güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 230A (Tc) |
| Drain to Source Voltage (Vdss) | 85 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 187 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9900 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | PLUS-220SMD |
| Part Status | Obsolete |
| Power Dissipation (Max) | 550W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.4mOhm @ 50A, 10V |
| Supplier Device Package | PLUS-220SMD |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
