Transistörler - FET, MOSFET - Tekil

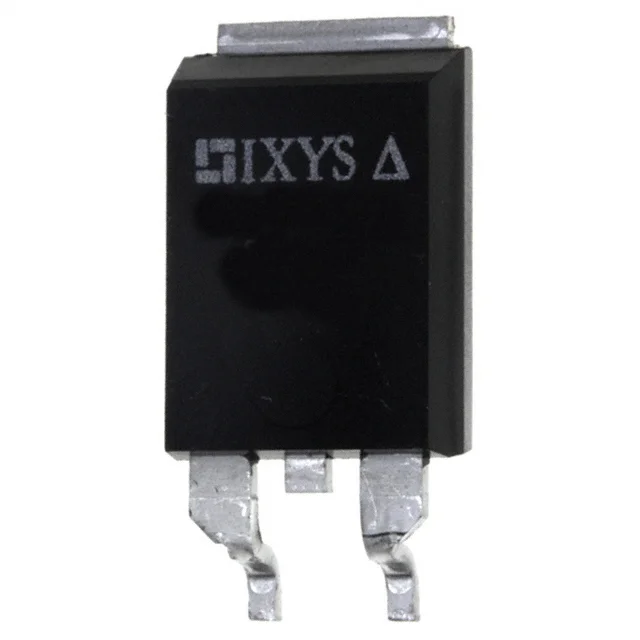

IXTV200N10TS
MOSFET N-CH 100V 200A PLUS220SMD
- Üretici
- Littelfuse
- Paket/Kılıf
- PLUS-220SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTV200N10TS
IXTV200N10TS Hakkında
IXTV200N10TS, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 100V Drain-Source gerilimi ile 200A sürekli drenaj akımı kapasitesine sahip bu bileşen, yüksek güç uygulamalarında anahtarlama görevini yerine getirir. 5.5mΩ (10V, 50A'de) On-Resistance değeri ile verimli iletim sağlar. PLUS-220SMD yüzey montajlı paketinde sunulan transistör, -55°C ile 175°C sıcaklık aralığında çalışır. Endüstriyel kontrol devreleri, elektrik sunucu üniteleri (PSU), motor sürücüleri ve anahtarmalı güç kaynakları gibi uygulamalarda kullanılır. 550W maksimum güç dağıtımı kapasitesi ile yüksek akım uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 200A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 152 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9400 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | PLUS-220SMD |
| Part Status | Obsolete |
| Power Dissipation (Max) | 550W (Tc) |
| Rds On (Max) @ Id, Vgs | 5.5mOhm @ 50A, 10V |
| Supplier Device Package | PLUS-220SMD |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
