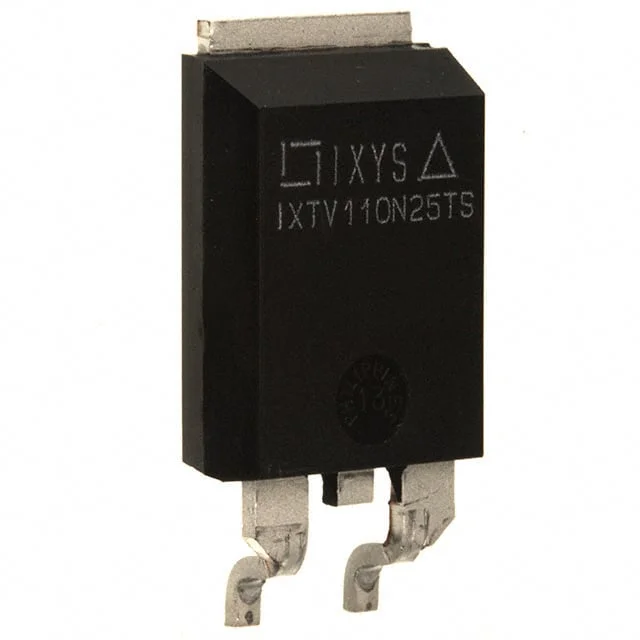

IXTV110N25TS
MOSFET N-CH 250V 110A PLUS220SMD
- Üretici
- Littelfuse
- Paket/Kılıf
- PLUS-220SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTV110N25TS
IXTV110N25TS Hakkında
IXTV110N25TS, Littelfuse tarafından üretilen 250V/110A N-channel güç MOSFET'idir. PLUS-220SMD yüzey montajlı paket ile sunulan bu transistör, yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. 24mOhm (10V, 55A koşullarında) Rds(on) değeri ile düşük ileteç kaybı sağlar. -55°C ile +150°C arasında çalışabilir. Endüstriyel güç dönüştürme devreleri, motor kontrol uygulamaları, anahtarlama güç kaynakları ve enerji yönetimi sistemlerinde kullanılır. Maksimum 694W güç tüketim kapasitesine sahiptir. 4.5V kapı eşik gerilimi ile TTL/CMOS lojik seviyeleriyle uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 110A (Tc) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 157 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9400 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PLUS-220SMD |
| Part Status | Obsolete |
| Power Dissipation (Max) | 694W (Tc) |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 55A, 10V |
| Supplier Device Package | PLUS-220SMD |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
