Transistörler - FET, MOSFET - Tekil

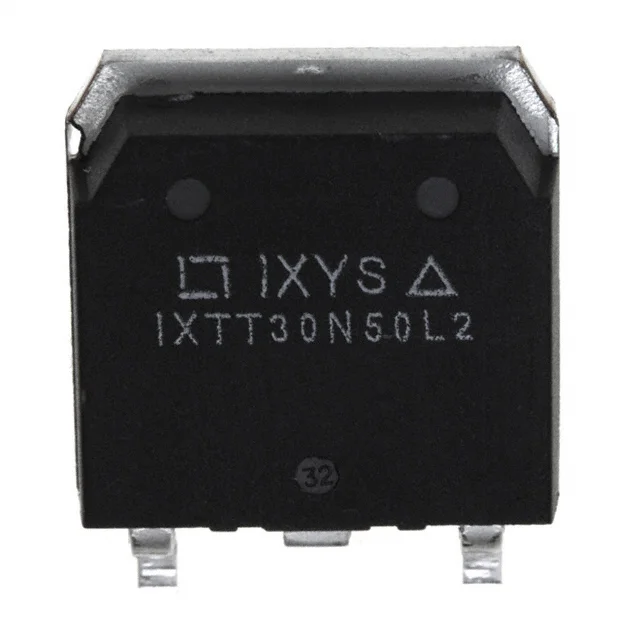

IXTT30N50L2
MOSFET N-CH 500V 30A TO268
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-268-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTT30N50L2
IXTT30N50L2 Hakkında
IXTT30N50L2, Littelfuse tarafından üretilen N-kanal MOSFET transistördür. 500V drenaj-kaynak gerilimi ve 30A sürekli drenaj akımı ile güç uygulamalarında kullanılır. TO-268 (D³Pak) paketinde sunulan bu bileşen, anahtarlama devrelerinde, motor kontrol uygulamalarında ve güç dönüştürme sistemlerinde yer alır. 200mΩ maksimum Rds(On) değeri ile düşük hataları minimize eder. -55°C ile +150°C arasında çalışabilen ve 400W güç dağıtabilen bu transistör, endüstriyel ve tüketici elektronik uygulamalarında geniş kullanım alanı bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 240 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8100 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-268-3, D³Pak (2 Leads + Tab), TO-268AA |
| Part Status | Active |
| Power Dissipation (Max) | 400W (Tc) |
| Rds On (Max) @ Id, Vgs | 200mOhm @ 15A, 10V |
| Supplier Device Package | TO-268AA |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
