Transistörler - FET, MOSFET - Tekil

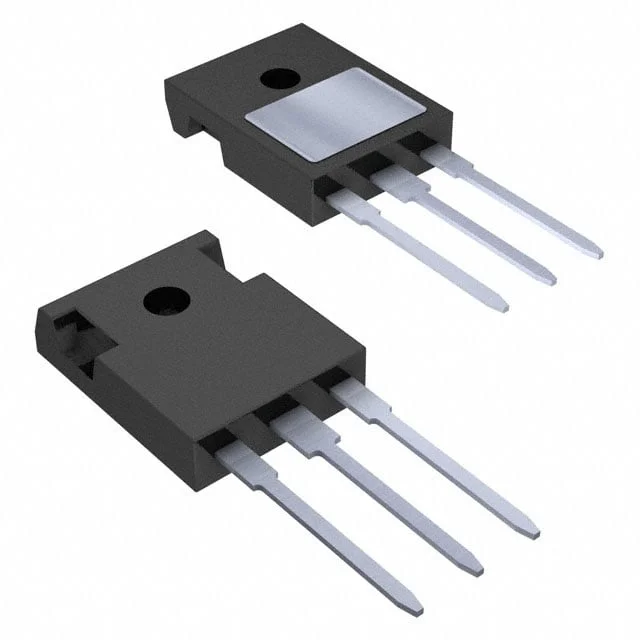

IXTR120P20T
MOSFET P-CH 200V 90A ISOPLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTR120P20T
IXTR120P20T Hakkında
IXTR120P20T, Littelfuse tarafından üretilen 200V 90A kapasiteli P-Channel MOSFET transistördür. TO-247-3 paketinde sunulan bu bileşen, 32mΩ maksimum Rds(on) değeri ile düşük iletim kaybına sahiptir. 740nC gate charge ve 73000pF input capacitance özellikleri ile hızlı anahtarlama performansı sağlar. -55°C ile +150°C arasında çalışabilen, 595W maksimum güç disipasyonuna tolerans gösteren bu transistör, endüstriyel güç dönüştürme uygulamaları, motor kontrol devreleri, enerji yönetim sistemleri ve anahtarlamalı güç kaynakları gibi yüksek akım anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 90A (Tc) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 740 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 73000 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 595W (Tc) |
| Rds On (Max) @ Id, Vgs | 32mOhm @ 60A, 10V |
| Supplier Device Package | ISOPLUS247™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±15V |
| Vgs(th) (Max) @ Id | 4.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
