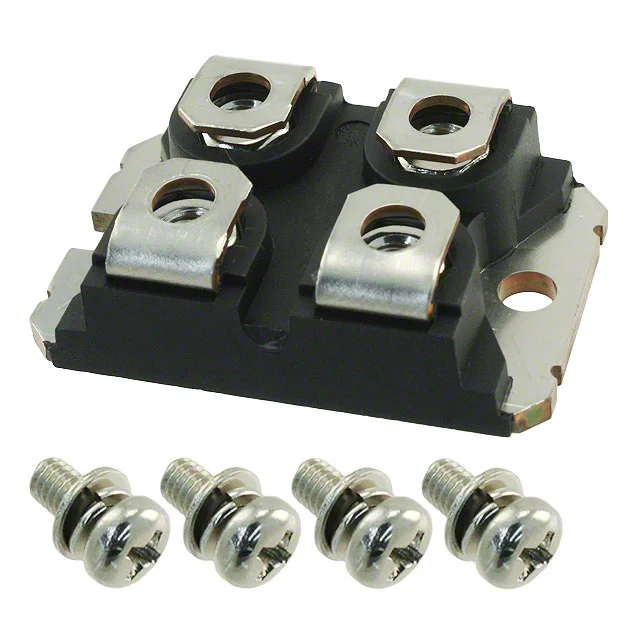

IXTN102N65X2
MOSFET N-CH 650V 76A SOT227
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTN102N65X2
IXTN102N65X2 Hakkında
IXTN102N65X2, Littelfuse tarafından üretilen N-channel MOSFET transistördür. 650V drain-source gerilimi ve 76A sürekli dren akımı kapasitesine sahiptir. SOT-227-4 (miniBLOC) paketinde sunulan bu transistör, 10V gate sürücü geriliminde 30mΩ RDS(on) değerine ulaşır. 152nC gate charge ve ±30V maksimum gate gerilimi ile hızlı anahtarlama uygulamalarında kullanılabilir. -55°C ile 150°C arasında çalışabilir. Endüstriyel güç dönüştürme, motor kontrol devreleri ve yüksek voltaj anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 76A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 152 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 10900 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power Dissipation (Max) | 595AW (Tc) |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 51A, 10V |
| Supplier Device Package | SOT-227 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
