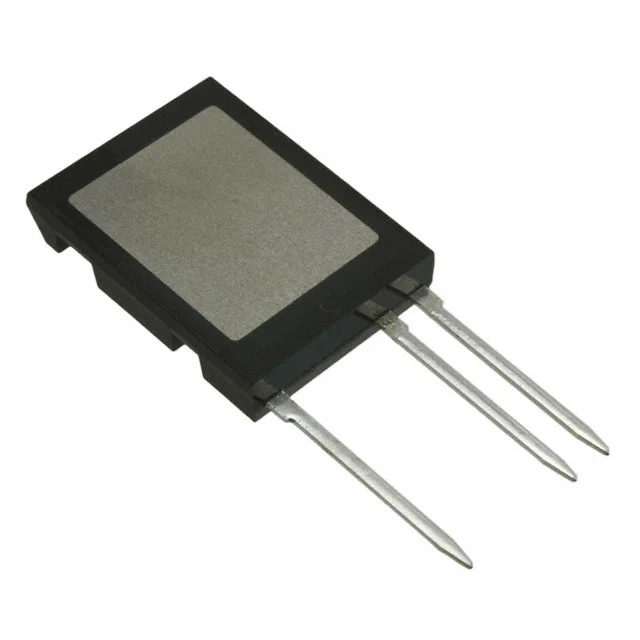

IXTL2N450
MOSFET N-CH 4500V 2A I5PAK
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUSi5-Pak™
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTL2N450
IXTL2N450 Hakkında
IXTL2N450, Littelfuse tarafından üretilen 4500V N-Channel MOSFET transistördür. 2A sürekli drain akımı kapasitesi ile tasarlanmıştır. Bu bileşen yüksek voltaj anahtarlama uygulamalarında, güç kaynakları, endüstriyel kontrol sistemleri ve enerji dönüştürme devreleri gibi alanlarda kullanılır. 23Ω maksimum Rds(On) değeri ile verimli güç yönetimi sağlar. ISOPLUSi5-Pak™ yüzey montajı paketi ile kompakt tasarım sunar. -55°C ile 150°C arasında çalışma sıcaklık aralığı, geniş ortam koşullarında güvenilir operasyon garantiler. 156nC gate charge ve 6900pF input capacitance özellikleri hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Tc) |
| Drain to Source Voltage (Vdss) | 4500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 156 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6900 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | ISOPLUSi5-Pak™ |
| Part Status | Active |
| Power Dissipation (Max) | 220W (Tc) |
| Rds On (Max) @ Id, Vgs | 23Ohm @ 1A, 10V |
| Supplier Device Package | ISOPLUSi5-Pak™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 6V @ 250µA |
