Transistörler - FET, MOSFET - Tekil

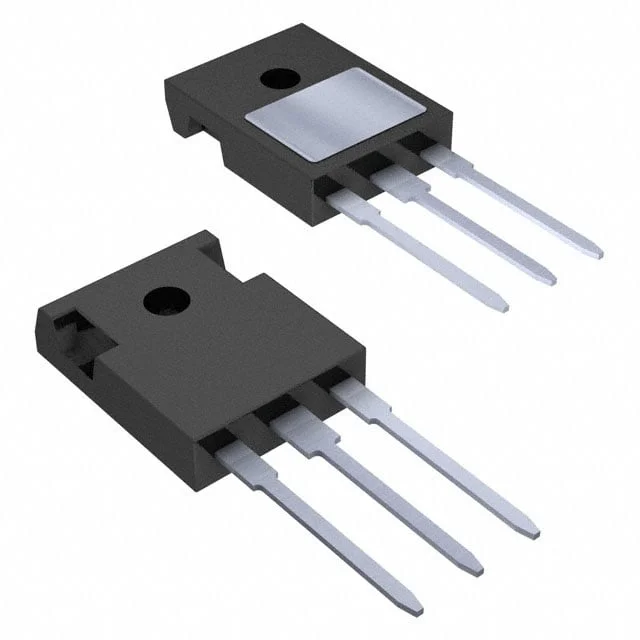

IXTJ6N150
MOSFET N-CH 1500V 3A TO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTJ6N150
IXTJ6N150 Hakkında
IXTJ6N150, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 1500V drain-source gerilimi ve 3A sürekli drenaj akımı ile yüksek gerilim uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, güç kaynakları, switched-mode güç kaynakları (SMPS), indüktif yüklerin kontrolü ve yüksek gerilim anahtarlama devrelerinde uygulanır. 3.85Ω maksimum RDS(on) değeri ile verimli iş görmesi sağlanır. -55°C ile 150°C arasında çalışabilir ve through-hole montaj türünü destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3A (Tc) |
| Drain to Source Voltage (Vdss) | 1500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 67 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2230 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 125W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.85Ohm @ 3A, 10V |
| Supplier Device Package | TO-247 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
