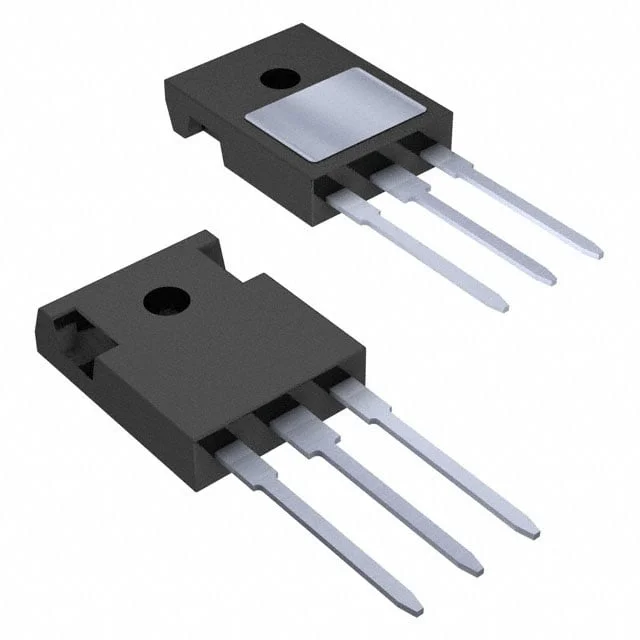

IXTJ4N150
MOSFET N-CH 1500V 2.5A TO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTJ4N150
IXTJ4N150 Hakkında
IXTJ4N150, Littelfuse tarafından üretilen yüksek voltaj N-channel MOSFET transistördür. 1500V drain-source voltaj dayanımı ile yüksek voltaj uygulamalarında kullanılır. TO-247-3 kasa tipinde sunulan bu bileşen, 2.5A sürekli drenaj akımı kapasitesine ve 6Ω maksimum Rds(on) değerine sahiptir. Güç dağılımı kapasitesi 110W olup, -55°C ile +150°C arasında çalışabilir. Gate yükü 44.5nC ve 1576pF input kapasitansı ile hızlı anahtarlama özelliği sunar. Endüstriyel enerji dönüştürme devreleri, şarj kontrol sistemleri, AC/DC konverterler ve high-voltage switching uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A (Tc) |
| Drain to Source Voltage (Vdss) | 1500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 44.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1576 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 110W (Tc) |
| Rds On (Max) @ Id, Vgs | 6Ohm @ 2A, 10V |
| Supplier Device Package | TO-247 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
