Transistörler - FET, MOSFET - Tekil

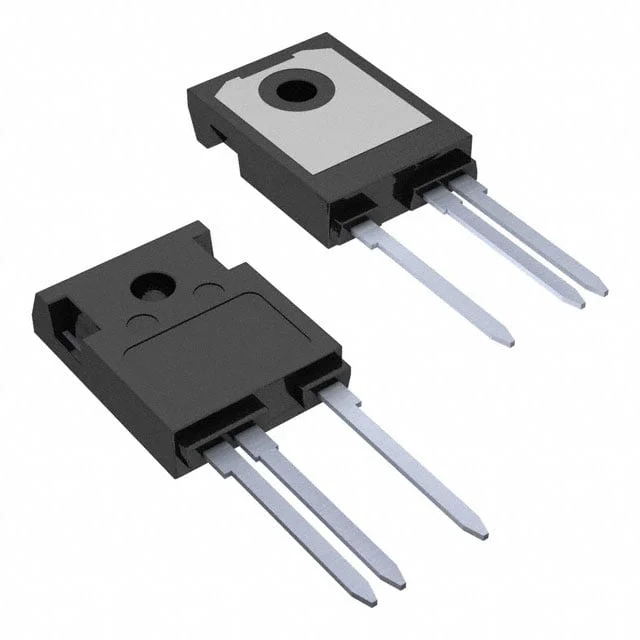

IXTH2N300P3HV
MOSFET N-CH 3000V 2A TO247HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTH2N300P3
IXTH2N300P3HV Hakkında
IXTH2N300P3HV, Littelfuse tarafından üretilen 3000V yüksek voltaj N-Channel MOSFET transistörüdür. TO-247-3 paketinde sunulan bu komponentin maksimum drain akımı 2A, RDS(on) değeri 21Ω (1A, 10V şartlarında) olarak belirlenmiştir. ±20V gate gerilim toleransına sahiptir. Geniş çalışma sıcaklığı aralığında (-55°C ~ 150°C) kullanılabilir. 73nC gate charge ve 1890pF input capacitance özellikleri ile hızlı anahtarlama uygulamalarına uygundur. Yüksek voltaj güç dönüştürme, anahtarlamalı güç kaynakları, inverter ve yüksek voltaj spiker kontrol devreleri gibi endüstriyel ve güç yönetimi uygulamalarında kullanılır. Through-hole montajlı yapısı ile konvansiyonel PCB üretim süreçlerine uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Tc) |
| Drain to Source Voltage (Vdss) | 3000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 73 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1890 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power Dissipation (Max) | 520W (Tc) |
| Rds On (Max) @ Id, Vgs | 21Ohm @ 1A, 10V |
| Supplier Device Package | TO-247HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
