Transistörler - FET, MOSFET - Tekil

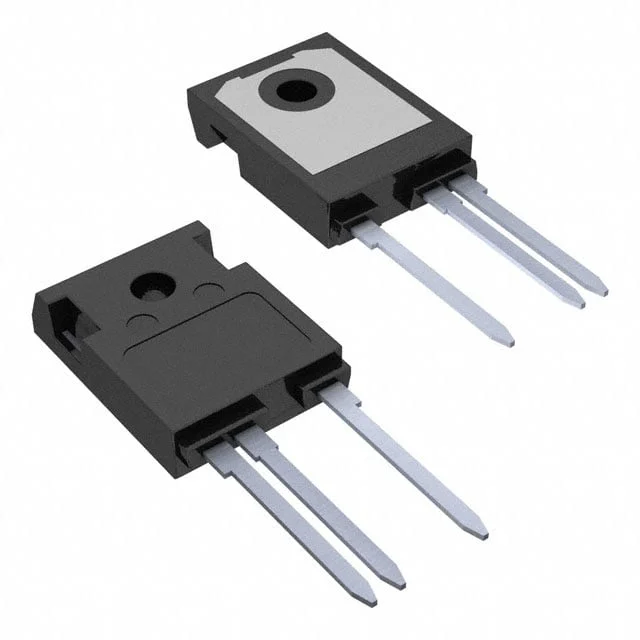

IXTH1N300P3HV
MOSFET N-CH 3000V 1A TO247HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTH1N300P3
IXTH1N300P3HV Hakkında
IXTH1N300P3HV, Littelfuse tarafından üretilen yüksek voltaj N-channel MOSFET transistörüdür. 3000V drain-source gerilimi ile ultra yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. 1A sürekli dren akımı kapasitesi ile güç yönetimi, gerilim düzenleme ve anahtarlama devrelerinde yer alır. TO-247HV paketinde sunulan bu bileşen, endüstriyel enerji dönüştürücüleri, yüksek voltaj anahtarlaması, tıbbi cihazlar ve yüksek gerilim güç kaynakları gibi uygulamalarda kullanılır. -55°C ile 150°C arası çalışma sıcaklığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1A (Tc) |
| Drain to Source Voltage (Vdss) | 3000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30.6 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 895 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power Dissipation (Max) | 195W (Tc) |
| Rds On (Max) @ Id, Vgs | 50Ohm @ 500mA, 10V |
| Supplier Device Package | TO-247HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
