Transistörler - FET, MOSFET - Tekil

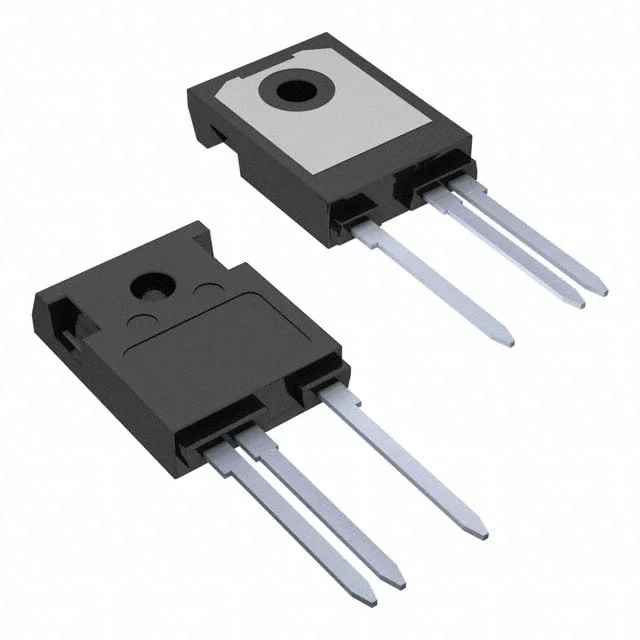

IXTH1N170DHV
MOSFET N-CH 1700V 1A TO247HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTH1N170
IXTH1N170DHV Hakkında
IXTH1N170DHV, Littelfuse tarafından üretilen 1700V yüksek voltaj N-Channel MOSFET transistörüdür. Depletion Mode yapısında tasarlanan bu bileşen, 1A sürekli dren akımında çalışabilir ve maksimum 290W güç dağıtımına sahiptir. TO-247-3 paketinde sunulan transistör, yüksek voltaj uygulamalarında anahtar ve amplifikasyon işlevlerinde kullanılır. 16Ohm maksimum Rds(On) değeri ile düşük iletim kaybı sağlar. -55°C ile 150°C arasında güvenli şekilde çalışan bu komponentin Gate Charge değeri 47nC olup, hızlı komütasyon gerektiren endüstriyel güç kontrol, inverter ve DC-DC konverter devrelerine uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1A (Tj) |
| Drain to Source Voltage (Vdss) | 1700 V |
| Drive Voltage (Max Rds On, Min Rds On) | 0V |
| FET Feature | Depletion Mode |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 47 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3090 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power Dissipation (Max) | 290W (Tc) |
| Rds On (Max) @ Id, Vgs | 16Ohm @ 500mA, 0V |
| Supplier Device Package | TO-247HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
