Transistörler - FET, MOSFET - Tekil

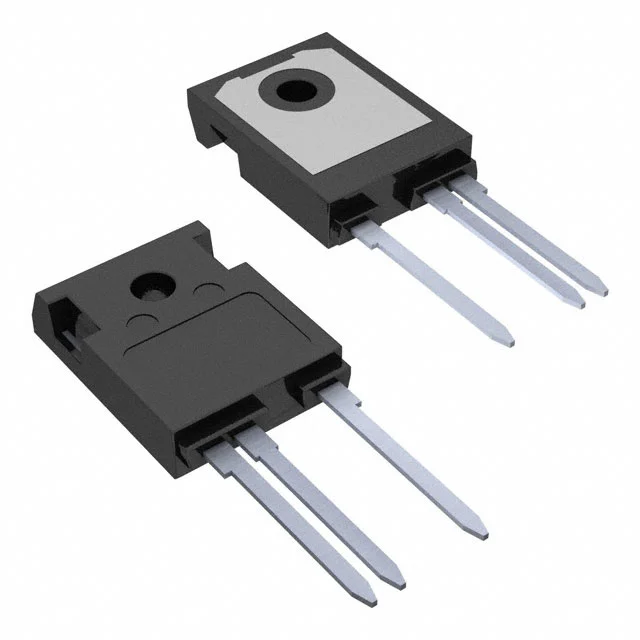

IXTH02N450HV
MOSFET N-CH 4500V 200MA TO247HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTH02N450HV
IXTH02N450HV Hakkında
IXTH02N450HV, Littelfuse tarafından üretilen yüksek voltaj N-Channel MOSFET transistörüdür. 4500V drain-source voltaj desteği ile yüksek gerilim uygulamalarında kullanılmak üzere tasarlanmıştır. 200mA sürekli dren akımı kapasitesine sahip olan bu bileşen, 10V gate sürüş voltajı altında 625Ohm Rds(on) değerine ulaşır. TO-247-3 paket tipinde sunulan transistör, güç düzenleme devreleri, yüksek voltaj anahtarlama uygulamaları, endüstriyel kontrol sistemleri ve yüksek gerilim dönüştürücülerde kullanıldığı ortamlarda tercih edilir. -55°C ile +150°C sıcaklık aralığında çalışabilen cihaz, 113W'a kadar güç tüketebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 200mA (Tc) |
| Drain to Source Voltage (Vdss) | 4500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10.6 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 246 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power Dissipation (Max) | 113W (Tc) |
| Rds On (Max) @ Id, Vgs | 625Ohm @ 10mA, 10V |
| Supplier Device Package | TO-247HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 6.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
