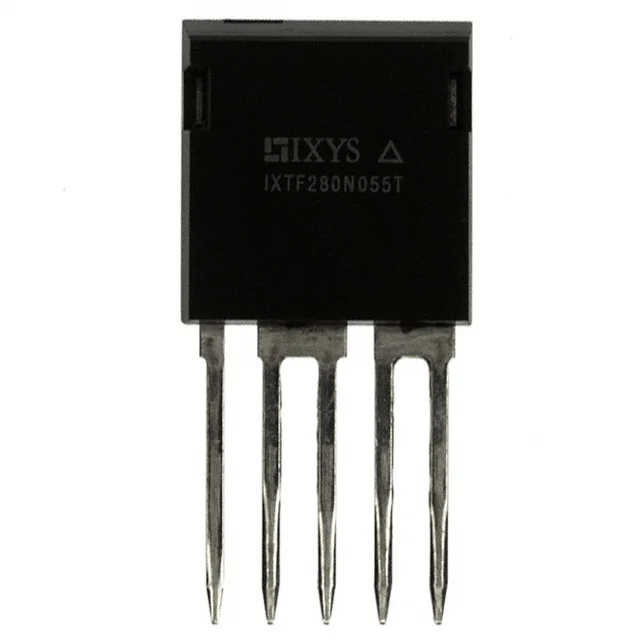

IXTF280N055T
MOSFET N-CH 55V 160A I4PAC
- Üretici
- Littelfuse
- Paket/Kılıf
- i4-Pac™-5
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTF280N055T
IXTF280N055T Hakkında
IXTF280N055T, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 55V drain-source voltaj ve 160A sürekli drenaj akımı kapasitesi ile güç elektronikleri uygulamalarında kullanılan bir anahtarlama elemanıdır. I4PAC™-5 paketinde sunulan bu bileşen, 4mΩ (10V, 50A'da) düşük on-resistance değeri sayesinde enerji kaybını minimize eder. -55°C ile 175°C arasında çalışabilen ve 200W güç dağıtabilen bu transistör, endüstriyel kontroller, motor sürücüleri, dc-dc dönüştürücüler ve güç yönetim sistemlerinde uygulanır. ±20V kapı voltajı aralığında ve 4V kapı eşik voltajında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 160A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 200 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9800 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | i4-Pac™-5 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 200W (Tc) |
| Rds On (Max) @ Id, Vgs | 4mOhm @ 50A, 10V |
| Supplier Device Package | ISOPLUS i4-PAC™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
