IXTF250N075T

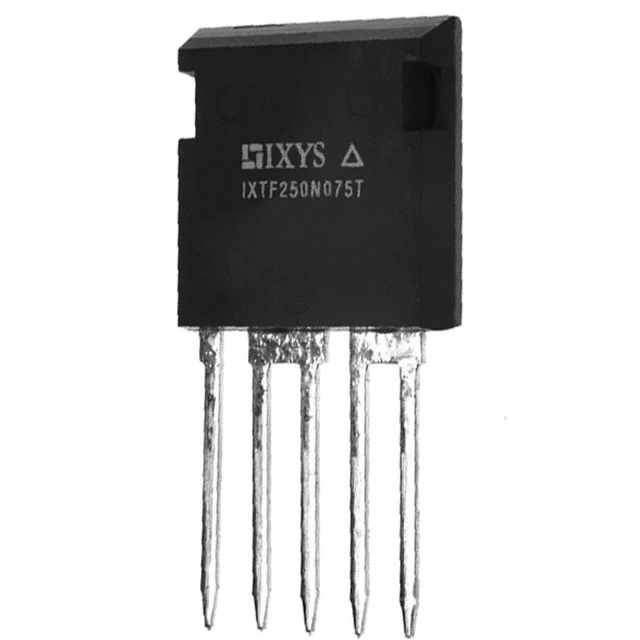

MOSFET N-CH 75V 140A I4PAC
- Üretici
- Littelfuse
- Paket/Kılıf
- i4-Pac™-5
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTF250N075T
IXTF250N075T Hakkında
IXTF250N075T, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 75V drain-source voltajında 140A sürekli akım kapasitesine sahip olan bu bileşen, güç anahtarlama ve motor kontrol uygulamalarında kullanılır. I4PAC-5 paketinde sunulan transistör, 4.4mΩ maksimum on-direnç (Rds) değeri ile düşük ısı kaybı sağlar. -55°C ile +175°C arası geniş çalışma sıcaklık aralığında, endüstriyel ve otomotiv uygulamaları için uygundur. Gate kontrol voltajı ±20V olup, 10V gate sürüş voltajında optimize edilmiştir. Through-hole montaj tipi ile PCB'ye doğrudan lehimleme yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 140A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 200 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9900 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | i4-Pac™-5 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 200W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.4mOhm @ 50A, 10V |
| Supplier Device Package | ISOPLUS i4-PAC™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
