Transistörler - FET, MOSFET - Tekil

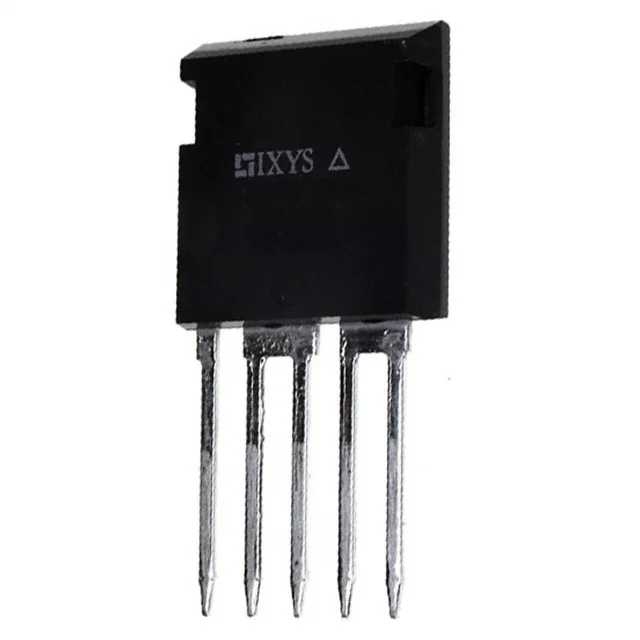

IXTF230N085T
MOSFET N-CH 85V 130A I4PAC
- Üretici
- Littelfuse
- Paket/Kılıf
- i4-Pac™-5
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTF230N085T
IXTF230N085T Hakkında
IXTF230N085T, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 85V drain-source gerilimi ve 130A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 5.3mOhm maksimum on-dirençi (10V gate geriliminde 50A'de) düşük ısı kayıpları sağlar. 200W maksimum güç disipasyonu ile endüstriyel kontrol, motor sürücüleri, güç kaynakları ve anahtarlama uygulamalarında yer alır. ±20V maksimum gate gerilimi ve 4V threshold gerilimi ile hızlı anahtarlama özelliğine sahiptir. -55°C ile 175°C çalışma sıcaklık aralığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 130A (Tc) |
| Drain to Source Voltage (Vdss) | 85 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 187 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9900 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | i4-Pac™-5 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 200W (Tc) |
| Rds On (Max) @ Id, Vgs | 5.3mOhm @ 50A, 10V |
| Supplier Device Package | ISOPLUS i4-PAC™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
