Transistörler - FET, MOSFET - Tekil

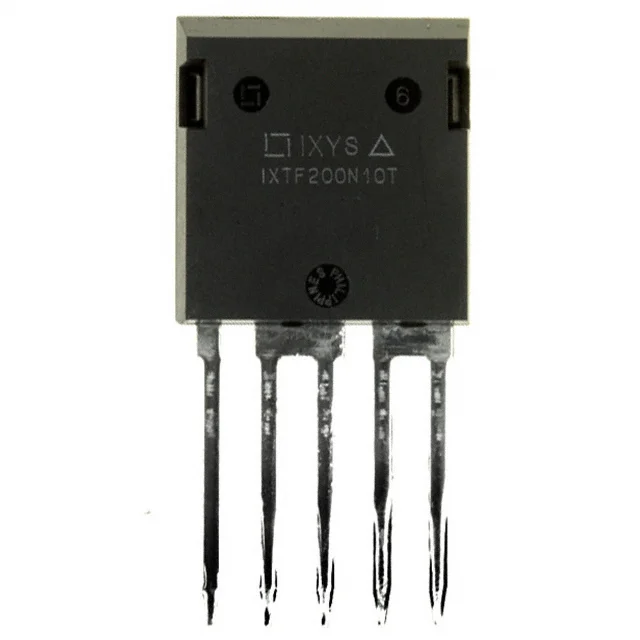

IXTF200N10T
MOSFET N-CH 100V 90A I4PAC
- Üretici
- Littelfuse
- Paket/Kılıf
- i4-Pac™-5
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTF200N10T
IXTF200N10T Hakkında
IXTF200N10T, Littelfuse tarafından üretilen 100V/90A kapasiteli N-Channel MOSFET transistördür. I4PAC-5 paketinde sunulan bu bileşen, 7mΩ (max) Rds(on) değeri ile düşük iletim kaybı sağlar. Güç dönüştürme uygulamaları, motor kontrolü, anahtarlama devreleri ve güç yönetimi sistemlerinde kullanılır. -55°C ile 175°C arasında çalışabilme yeteneği sayesinde geniş sıcaklık aralığında güvenilir performans sunar. 156W maksimum güç dağılımı kapasitesi ile endüstriyel ve tüketici elektroniği uygulamalarında yaygın olarak tercih edilen bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 90A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 152 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9400 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | i4-Pac™-5 |
| Part Status | Active |
| Power Dissipation (Max) | 156W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 50A, 10V |
| Supplier Device Package | ISOPLUS i4-PAC™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
