Transistörler - FET, MOSFET - Tekil

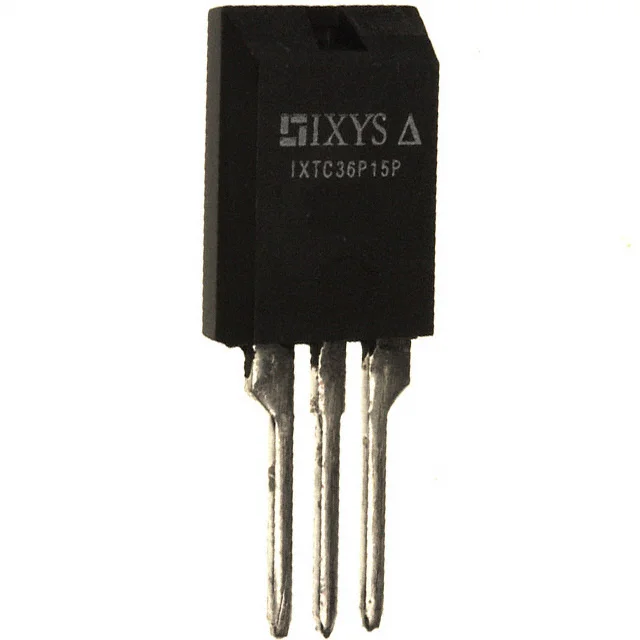

IXTC36P15P
MOSFET P-CH 150V 22A ISOPLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUS220™
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTC36P15P
IXTC36P15P Hakkında
IXTC36P15P, Littelfuse tarafından üretilen P-Channel MOSFET transistördür. 150V drain-source gerilimi ve 22A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. 10V gate sürüm geriliminde 120mOhm maksimum RDS(on) değeri ile düşük açılış direncine sahiptir. ISOPLUS220 paketlemesi ile through-hole montaj için tasarlanmıştır. -55°C ile 175°C işletim sıcaklık aralığında çalışabilir ve 150W maksimum güç tüketimini kaldırır. Motor kontrolü, anahtarlama güç kaynakları, invertör devreleri ve endüstriyel uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 55 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2950 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | ISOPLUS220™ |
| Part Status | Obsolete |
| Power Dissipation (Max) | 150W (Tc) |
| Rds On (Max) @ Id, Vgs | 120mOhm @ 18A, 10V |
| Supplier Device Package | ISOPLUS220™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
