Transistörler - FET, MOSFET - Tekil

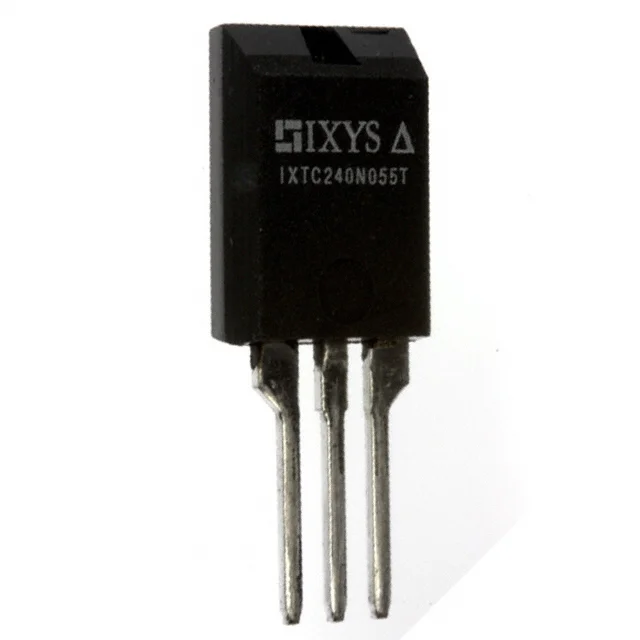

IXTC240N055T
MOSFET N-CH 55V 132A ISOPLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUS220™
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTC240N055T
IXTC240N055T Hakkında
IXTC240N055T, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 55V drain-source voltaj ve 132A sürekli drain akımı kapasitesiyle yüksek akım uygulamalarında kullanılır. 4mΩ maksimum RDS(on) değeri düşük ısıl dirençle verimli çalışma sağlar. ISOPLUS220™ paketinde sunulan bu transistör, güç dönüştürme devreleri, motor sürücüleri ve anahtarlama uygulamalarında tercih edilir. -55°C ile +175°C arasında çalışma sıcaklığı aralığında stabil performans gösterir. ±20V maksimum kapı-kaynak voltajı ile genel endüstriyel otomasyon ve güç yönetimi sistemlerinde kullanılmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 132A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 170 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7600 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | ISOPLUS220™ |
| Part Status | Obsolete |
| Power Dissipation (Max) | 150W (Tc) |
| Rds On (Max) @ Id, Vgs | 4mOhm @ 50A, 10V |
| Supplier Device Package | ISOPLUS220™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
