Transistörler - FET, MOSFET - Tekil

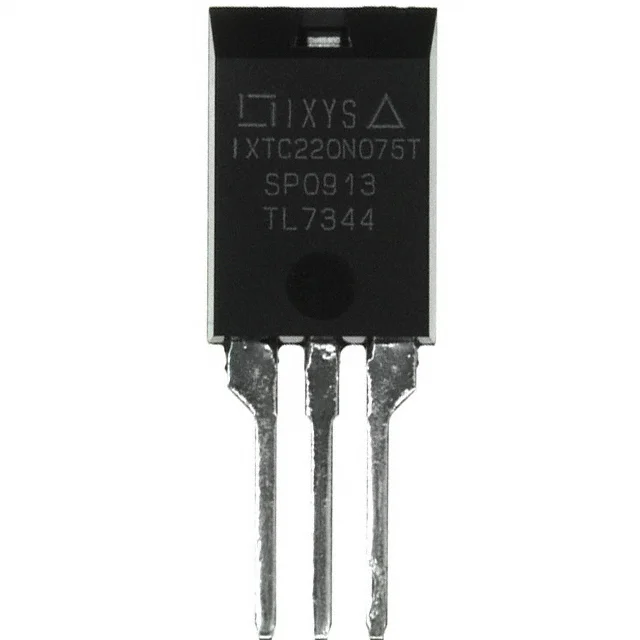

IXTC220N075T
MOSFET N-CH 75V 115A ISOPLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUS220™
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTC220N075T
IXTC220N075T Hakkında
IXTC220N075T, Littelfuse tarafından üretilen N-Channel MOSFET transistörüdür. 75V drain-source voltajı ve 115A sürekli drenaj akımı kapasitesi ile yüksek güç uygulamalarında kullanılır. 5mΩ maksimum RDS(on) değeri ile düşük kontak direnci sağlar. 150W güç disipasyon kapasitesi, -55°C ile 175°C arasında çalışma sıcaklığı aralığında stabil performans gösterir. ISOPLUS220™ paketlemesi ile through-hole montaj uygulamalarında tercih edilir. Motor kontrolü, güç kaynakları, anahtarlama devreleri ve endüstriyel sürücü uygulamalarında yaygın olarak kullanılır. Gate charge değeri 165nC ve input capacitance 7700pF olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 115A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 165 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7700 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | ISOPLUS220™ |
| Part Status | Obsolete |
| Power Dissipation (Max) | 150W (Tc) |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 25A, 10V |
| Supplier Device Package | ISOPLUS220™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
