Transistörler - FET, MOSFET - Tekil

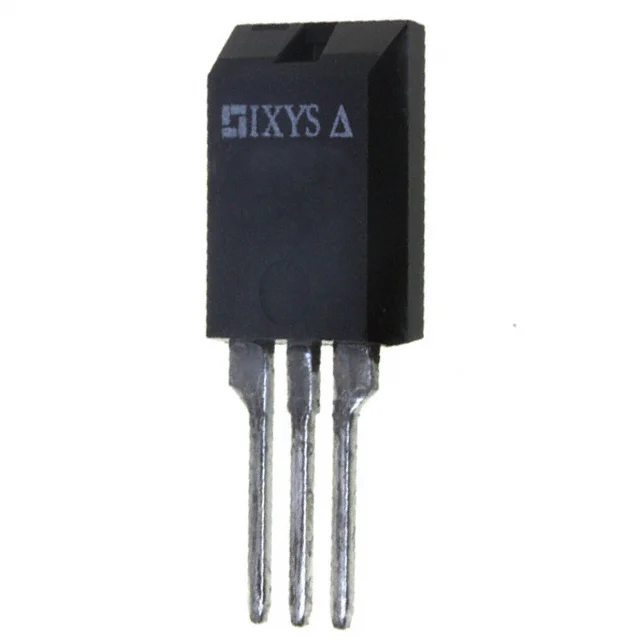

IXTC220N055T
MOSFET N-CH 55V 130A ISOPLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUS220™
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTC220N055T
IXTC220N055T Hakkında
IXTC220N055T, Littelfuse tarafından üretilen N-Channel MOSFET transistörüdür. 55V drain-source gerilimi ve 130A sürekli drenaj akımı kapasitesine sahiptir. ISOPLUS220 paketinde sunulan bu bileşen, 4.4mΩ tipik on-state direnci (RDS(on)) ile düşük enerji kaybı sağlar. Gate charge değeri 158nC olup, 10V drive voltajında çalışır. -55°C ile 175°C arasında çalışabilen bu transistör, endüstriyel uygulamalar, güç dönüştürme devreleri, motor kontrol sistemleri ve yüksek akım anahtarlama uygulamalarında kullanılır. Through-hole montaj tipi ile PCB'ye direkt entegrasyonu mümkündür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 130A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 158 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7200 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | ISOPLUS220™ |
| Part Status | Obsolete |
| Power Dissipation (Max) | 150W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.4mOhm @ 25A, 10V |
| Supplier Device Package | ISOPLUS220™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
