Transistörler - FET, MOSFET - Tekil

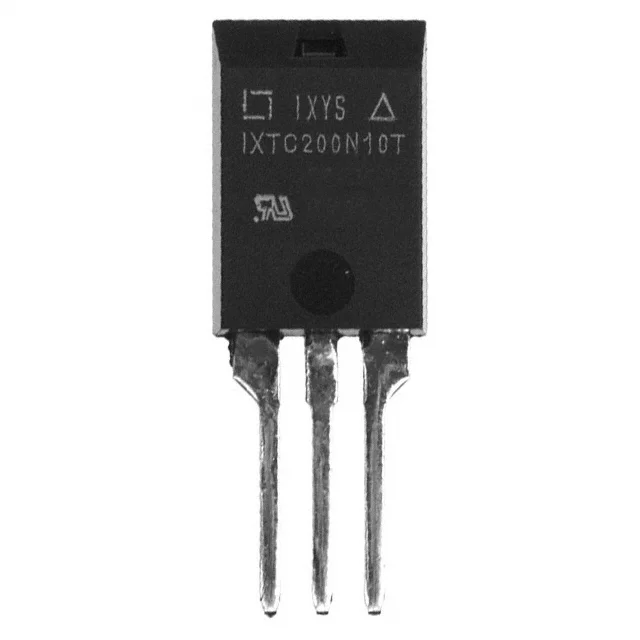

IXTC200N10T
MOSFET N-CH 100V 101A ISOPLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUS220™
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTC200N10T
IXTC200N10T Hakkında
IXTC200N10T, Littelfuse tarafından üretilen N-channel MOSFET transistördür. 100V drain-source gerilimi ve 101A sürekli akım kapasitesi ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 6.3mΩ maksimum RDS(on) değeri düşük kondüktans kaybı sağlar. ISOPLUS220™ paket tipi yüksek güç yoğunluğu gerektiren uygulamalarda montaj kolaylığı sunmaktadır. Motor kontrol, endüstriyel sürücüler, güç kaynakları ve anahtarlama devrelerinde tercih edilir. -55°C ile +175°C arasında çalışma sıcaklık aralığına sahiptir. Maksimum 160W güç dağıtımı yapabilir. Gate charge 152nC olup hızlı anahtarlama uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 101A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 152 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9400 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | ISOPLUS220™ |
| Part Status | Obsolete |
| Power Dissipation (Max) | 160W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.3mOhm @ 50A, 10V |
| Supplier Device Package | ISOPLUS220™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
