Transistörler - FET, MOSFET - Tekil

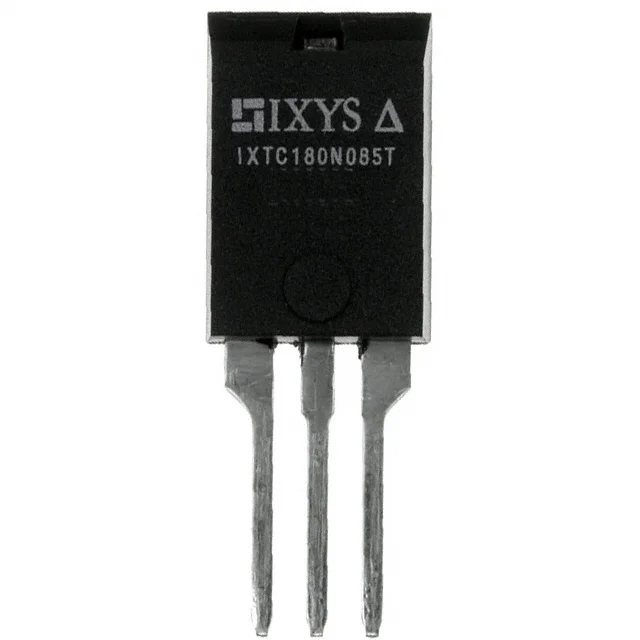

IXTC180N085T
MOSFET N-CH 85V 110A ISOPLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUS220™
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTC180N085T
IXTC180N085T Hakkında
IXTC180N085T, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 85V drain-source gerilimi ve 110A sürekli drenaj akımı kapasitesine sahiptir. 6.1mΩ maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. ISOPLUS220™ through-hole paketinde sunulan bu bileşen, güç elektoniği uygulamalarında anahtar görevi görmektedir. Yüksek akım işleme kabiliyeti ve geniş çalışma sıcaklığı aralığı (-55°C ~ 175°C) sayesinde endüstriyel motor kontrol, güç kaynakları ve DC/DC dönüştürücü tasarımlarında kullanılmaktadır. 170nC gate charge ve 8800pF input capacitance değerleri hızlı anahtarlama performansını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 110A (Tc) |
| Drain to Source Voltage (Vdss) | 85 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 170 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8800 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | ISOPLUS220™ |
| Part Status | Obsolete |
| Power Dissipation (Max) | 150W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.1mOhm @ 25A, 10V |
| Supplier Device Package | ISOPLUS220™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
