Transistörler - FET, MOSFET - Tekil

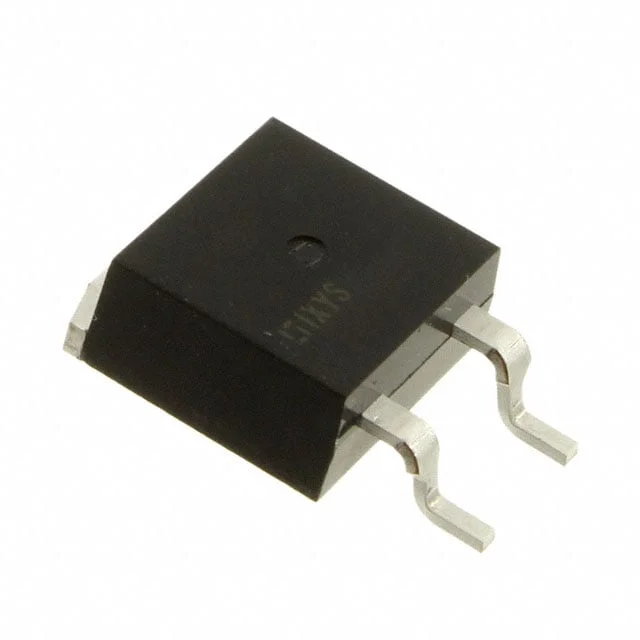

IXTA3N120HV
MOSFET N-CH 1200V 3A TO263
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTA3N120HV
IXTA3N120HV Hakkında
IXTA3N120HV, Littelfuse tarafından üretilen N-Channel MOSFET transistörüdür. 1200V drain-source voltaj derecelendirmesi ve 3A sürekli drain akımı kapasitesi ile yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. TO-263-3 (D²Pak) paketinde sunulan bu bileşen, güç dönüştürücüleri, anahtarlama kaynakları, inverterler ve yüksek voltaj anahtarlama devreleri gibi endüstriyel elektronik uygulamalarında yaygın olarak kullanılır. 4.5Ω maksimum on-state direnci (10V gate voltajında) ve düşük gate şarj gereksinimiyle (42nC) verimli anahtarlama performansı sağlar. -55°C ile +150°C arasında çalışma sıcaklık aralığı ile geniş ortam koşullarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 42 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1100 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power Dissipation (Max) | 200W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.5Ohm @ 500mA, 10V |
| Supplier Device Package | TO-263HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
