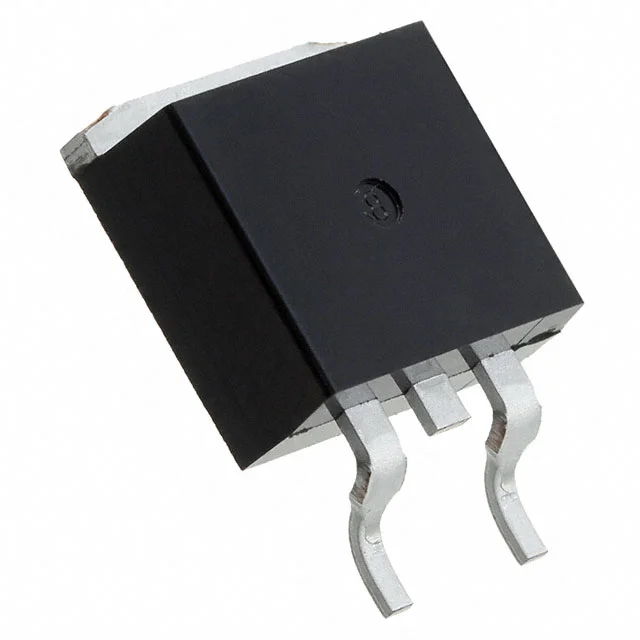

IXTA12N65X2
MOSFET N-CH 650V 12A TO263AA
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTA12N65X2
IXTA12N65X2 Hakkında
IXTA12N65X2, Littelfuse tarafından üretilen yüksek voltaj N-Channel MOSFET transistördür. 650V drain-source gerilim ve 12A sürekli drain akımı kapasitesiyle güç dönüştürme, şarj kontrol ve motor sürücü uygulamalarında kullanılır. TO-263-3 (D²Pak) paketinde sunulan bu bileşen, 300mΩ maksimum on-state direnci ve 17nC gate charge ile düşük kayıp anahtarlama sağlar. -55°C ile +150°C arasında çalışır. Endüstriyel ve tüketici elektronik uygulamalarında power management ve switching kontrolü için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1100 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab) Variant |
| Part Status | Active |
| Power Dissipation (Max) | 180W (Tc) |
| Rds On (Max) @ Id, Vgs | 300mOhm @ 6A, 10V |
| Supplier Device Package | TO-263AA |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
