Transistörler - FET, MOSFET - Tekil

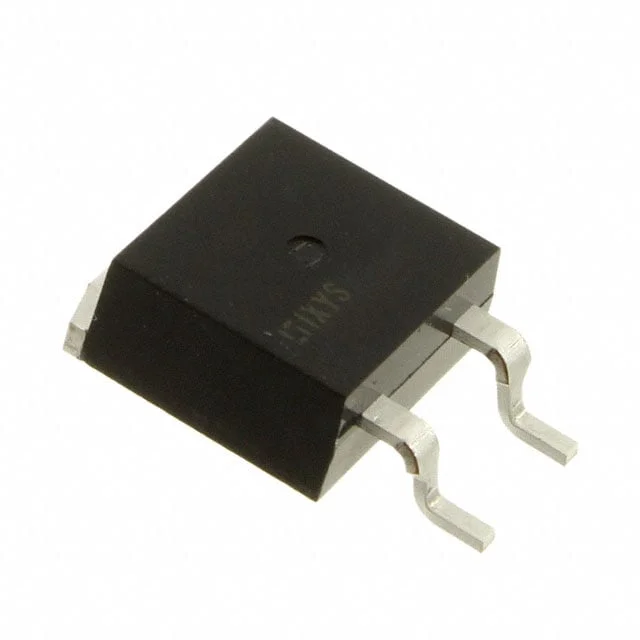

IXTA08N100D2HV
MOSFET N-CH 1000V 800MA TO263HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXTA08N100D2
IXTA08N100D2HV Hakkında
IXTA08N100D2HV, Littelfuse tarafından üretilen N-Channel Depletion Mode MOSFET'tir. 1000V drain-source voltajı ve 800mA sürekli drain akımı ile yüksek voltaj uygulamalarında kullanılır. TO-263-3 (D²Pak) paketinde sunulan bu bileşen, güç dönüştürme devreleri, anahtarlama uygulamaları ve yüksek voltaj kontrolü gerektiren endüstriyel elektronik sistemlerde yer alır. 21Ω RDS(On) değeri ve geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ile çeşitli ortam koşullarında güvenilir performans sağlar. Surface Mount montajı sayesinde kompakt PCB tasarımlarına uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 800mA (Tj) |
| Drain to Source Voltage (Vdss) | 1000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 0V |
| FET Feature | Depletion Mode |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14.6 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 325 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power Dissipation (Max) | 60W (Tc) |
| Rds On (Max) @ Id, Vgs | 21Ohm @ 400mA, 0V |
| Supplier Device Package | TO-263HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 25µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
