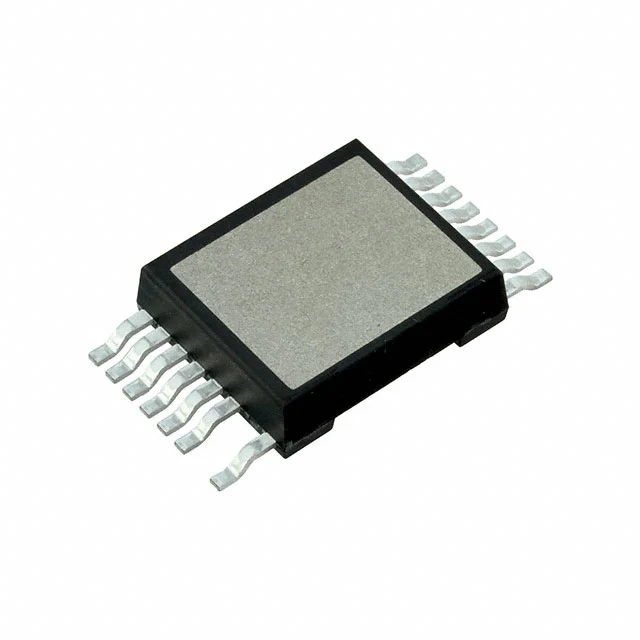

IXRFSM18N50
MOSFET N-CH 500V 19A 16SMPD
- Üretici
- Littelfuse
- Paket/Kılıf
- 16-SMPD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXRFSM18N50
IXRFSM18N50 Hakkında
IXRFSM18N50, Littelfuse tarafından üretilen N-Channel MOSFET transistörüdür. 500V drain-source voltajı ve 19A sürekli drenaj akımı kapasitesi ile yüksek voltaj uygulamalarında güç anahtarlaması işlevini yerine getirir. 16-SMPD yüzey montaj paketinde sunulan bu bileşen, endüstriyel kontrol devrelerinde, AC/DC dönüştürücülerde, motor sürücü devreleriyle ve yüksek voltaj anahtarlama uygulamalarında kullanılır. 340mOhm maksimum RDS(on) değeri ile enerji verimliliği sağlar. -55°C ile +150°C arasında çalışabilir. Parça üretimi sonlandırılmıştır (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 19A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 20V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 42 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2250 pF @ 400 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 835W |
| Rds On (Max) @ Id, Vgs | 340mOhm @ 9.5A, 20V |
| Supplier Device Package | 16-SMPD |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 6.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
