Transistörler - FET, MOSFET - Tekil

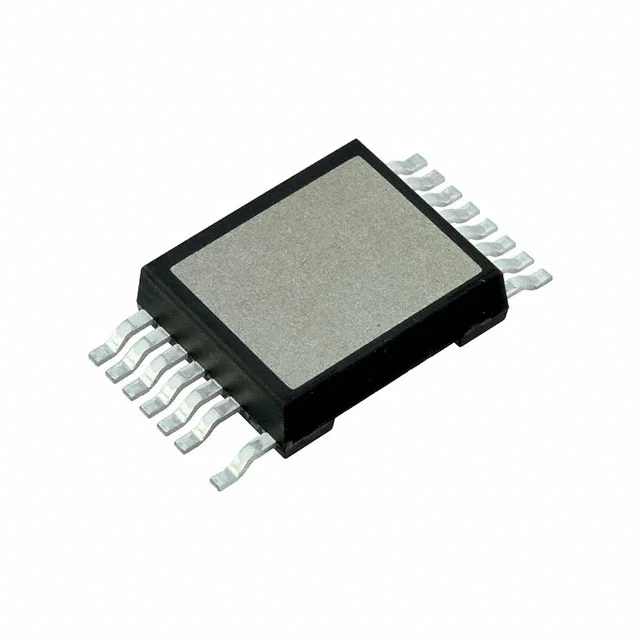

IXRFSM12N100
MOSFET N-CH 1000V 12A 16SMPD
- Üretici
- Littelfuse
- Paket/Kılıf
- 16-SMPD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXRFSM12N100
IXRFSM12N100 Hakkında
IXRFSM12N100, Littelfuse tarafından üretilen 1000V drain-source voltajına sahip N-Channel MOSFET transistördür. 12A sürekli drain akımı ve 1.05Ω maksimum RDS(on) değeri ile yüksek gerilim uygulamalarında kullanılır. 16-SMPD surface mount paketinde sunulan bu transistör, güç elektronikleri, anahtarlama devreleri, güç kaynakları ve motor kontrol uygulamalarında sıklıkla tercih edilmektedir. -55°C ile +150°C arasında çalışabilen bileşen, 940W maksimum güç tüketim kapasitesine sahiptir. Gate charge değeri 77nC olup, hızlı anahtarlama için uygun tasarlanmıştır. Bileşen üretimi sonlandırılmış (Obsolete) olup, seçici uygulamalarda kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Tc) |
| Drain to Source Voltage (Vdss) | 1000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 77 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2875 pF @ 800 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 940W |
| Rds On (Max) @ Id, Vgs | 1.05Ohm @ 6A, 15V |
| Supplier Device Package | 16-SMPD |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
