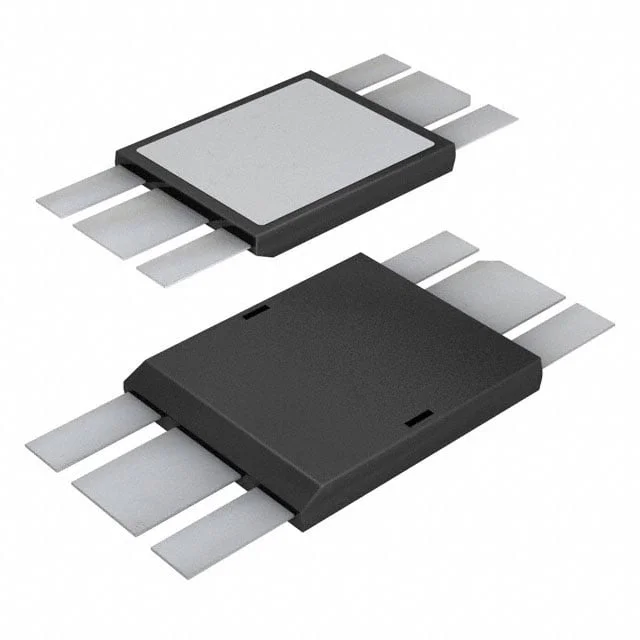

IXFZ520N075T2
MOSFET N-CH 75V 465A DE475
- Üretici
- Littelfuse
- Paket/Kılıf
- 6-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFZ520N075T2
IXFZ520N075T2 Hakkında
IXFZ520N075T2, Littelfuse tarafından üretilen N-channel MOSFET transistördür. 75V drain-source gerilimi ve 465A sürekli drain akımı ile güç dönüştürme uygulamalarında kullanılır. 1.3mΩ maksimum kanal direnci (Rds On) ile düşük güç kaybı sağlar. 600W maksimum güç dağılımı kapasitesine sahiptir. -55°C ile +175°C arasında çalışır. Surface mount DE475 paketinde sunulur. Güç kaynakları, motor kontrolü, inverter devreleri ve endüstriyel uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 465A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 545 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 41000 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power Dissipation (Max) | 600W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.3mOhm @ 100A, 10V |
| Supplier Device Package | DE475 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 8mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
