Transistörler - FET, MOSFET - Tekil
IXFZ140N25T

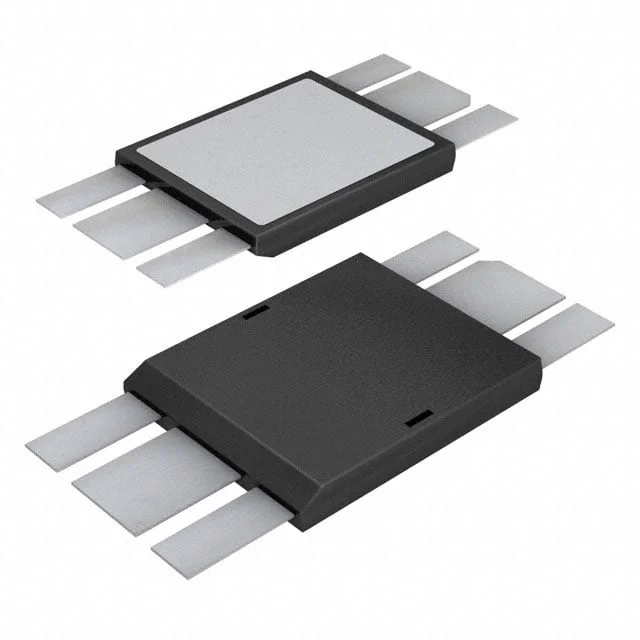

MOSFET N-CH 250V 100A DE475
- Üretici
- Littelfuse
- Paket/Kılıf
- 6-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFZ140N25T
IXFZ140N25T Hakkında
IXFZ140N25T, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 250V drain-source voltajında 100A sürekli akım kapasitesi ile güç elektoniği uygulamalarında kullanılır. 17mOhm maksimum on-state direnci (10V gate voltajında 60A'de) ile düşük enerji kaybı sağlar. 445W maksimum güç tüketim kapasitesi ile AC/DC dönüştürücüleri, motor sürücüleri, anahtarlama kaynakları ve endüstriyel güç uygulamalarında tercih edilir. -55°C ile 150°C arası çalışma sıcaklığı aralığında güvenilir performans sunar. Surface mount (DE475 paketi) ile kompakt PCB tasarımlarına uyum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tc) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 255 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 19000 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power Dissipation (Max) | 445W (Tc) |
| Rds On (Max) @ Id, Vgs | 17mOhm @ 60A, 10V |
| Supplier Device Package | DE475 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 4mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
