Transistörler - FET, MOSFET - Tekil

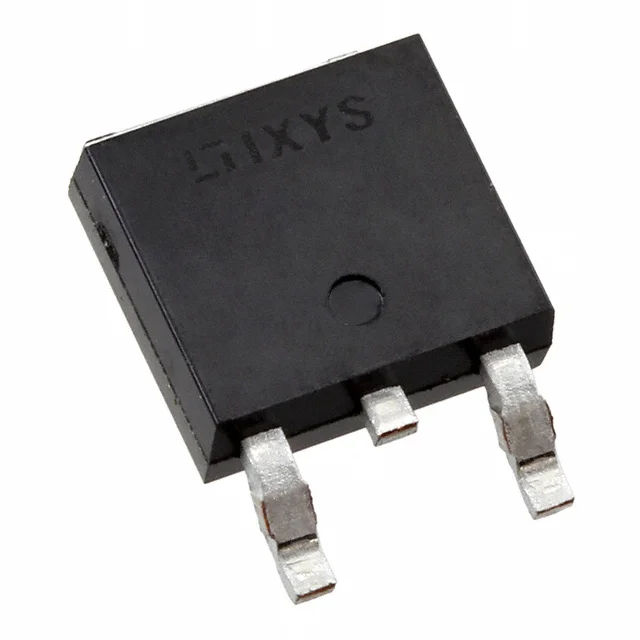

IXFY30N25X3
MOSFET N-CH 250V 30A TO252AA
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFY30N25X3
IXFY30N25X3 Hakkında
IXFY30N25X3, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 250V drain-source voltaj derecelendirilmesi ve 30A sürekli drenaj akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. TO-252AA (DPak) paketinde sunulan bu komponen, 60mΩ maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. Geniş çalışma sıcaklık aralığında (-55°C ~ 150°C) kararlı performans gösterir. Industrial güç dönüştürücüleri, motor kontrol devreleri, DC-DC konvertörleri ve anahtarlama güç kaynakları gibi uygulamalarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 21 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1450 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power Dissipation (Max) | 176W (Tc) |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 15A, 10V |
| Supplier Device Package | TO-252AA |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 500µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
