Transistörler - FET, MOSFET - Tekil

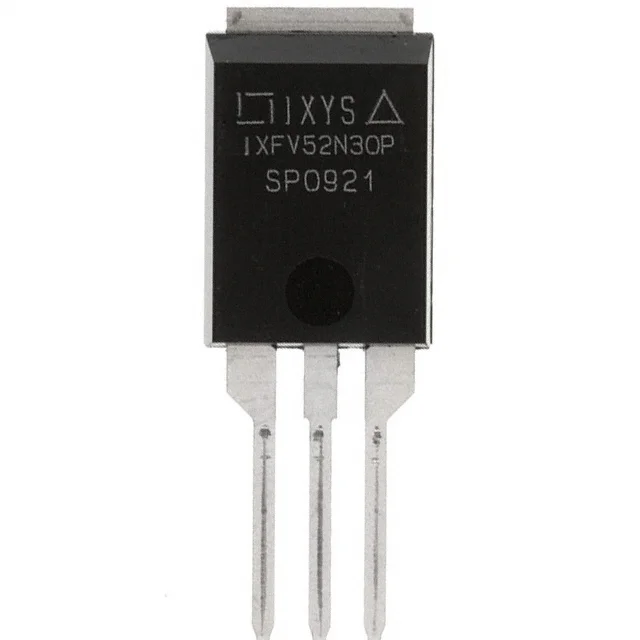

IXFV52N30P
MOSFET N-CH 300V 52A PLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFV52N30P
IXFV52N30P Hakkında
IXFV52N30P, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 300V drain-source gerilimi ve 52A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. TO-220-3 paketinde sunulan bu bileşen, anahtarlama devreleri, motor kontrolü, güç dönüştürücüler ve endüstriyel uygulamalarda yer bulur. 66mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. -55°C ile 150°C arasında çalışma sıcaklık aralığına sahiptir. 400W maksimum güç yayılımı kapasitesi ile yüksek güçlü uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 52A (Tc) |
| Drain to Source Voltage (Vdss) | 300 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 110 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3490 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3, Short Tab |
| Part Status | Obsolete |
| Power Dissipation (Max) | 400W (Tc) |
| Rds On (Max) @ Id, Vgs | 66mOhm @ 500mA, 10V |
| Supplier Device Package | PLUS220 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 4mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
