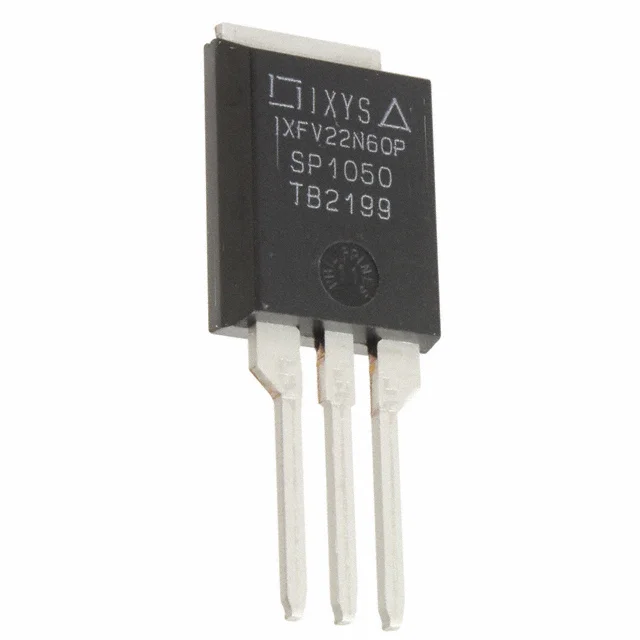

IXFV22N60P
MOSFET N-CH 600V 22A PLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFV22N60P
IXFV22N60P Hakkında
IXFV22N60P, Littelfuse tarafından üretilen N-Channel MOSFET transistörüdür. 600V drain-source gerilimi ve 22A sürekli drenaj akımı kapasitesine sahiptir. TO-220-3 paketinde sunulan bu bileşen, yüksek gerilim anahtarlama uygulamalarında, güç dönüştürücülerinde, inverterlerde ve AC/DC güç kaynağı devrelerinde kullanılır. 10V kapı gerilimi ile çalışan transistör, 350mΩ maksimum Rds(on) değerine sahiptir. -55°C ile +150°C arasında çalışabilir ve maksimum 400W güç dağıtabilir. Gate charge karakteristiği 58nC olup hızlı anahtarlama gerektiren uygulamalar için uygundur. Lojistik ve bilgisayar güç beslemeleri, solar inverterler ve endüstriyel kontrol sistemlerinde tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 58 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3600 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3, Short Tab |
| Part Status | Obsolete |
| Power Dissipation (Max) | 400W (Tc) |
| Rds On (Max) @ Id, Vgs | 350mOhm @ 11A, 10V |
| Supplier Device Package | PLUS220 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5.5V @ 4mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
