Transistörler - FET, MOSFET - Tekil

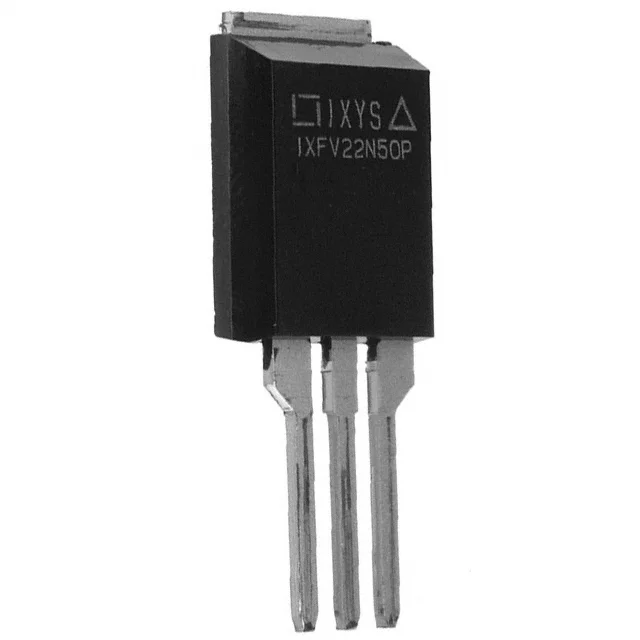

IXFV22N50P
MOSFET N-CH 500V 22A PLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFV22N50P
IXFV22N50P Hakkında
IXFV22N50P, Littelfuse tarafından üretilen 500V N-Channel MOSFET transistördür. 22A sürekli dren akımı kapasitesiyle güç anahtarlama uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu bileşen, 270mΩ maksimum Rds(on) değeri ile düşük kayıpla çalışır. -55°C ile +150°C arasında çalışma sıcaklığında dayanıklı olup, 350W maksimum güç yayınlayabilir. Yüksek gerilim anahtarlama devreleri, şarj kontrolü, invertör uygulamaları ve endüstriyel güç dönüştürme sistemlerinde tercih edilir. Gate charge değeri 50nC olup 10V drive voltajında optimum performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 50 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2630 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3, Short Tab |
| Part Status | Obsolete |
| Power Dissipation (Max) | 350W (Tc) |
| Rds On (Max) @ Id, Vgs | 270mOhm @ 11A, 10V |
| Supplier Device Package | PLUS220 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5.5V @ 2.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
