IXFV18N90PS

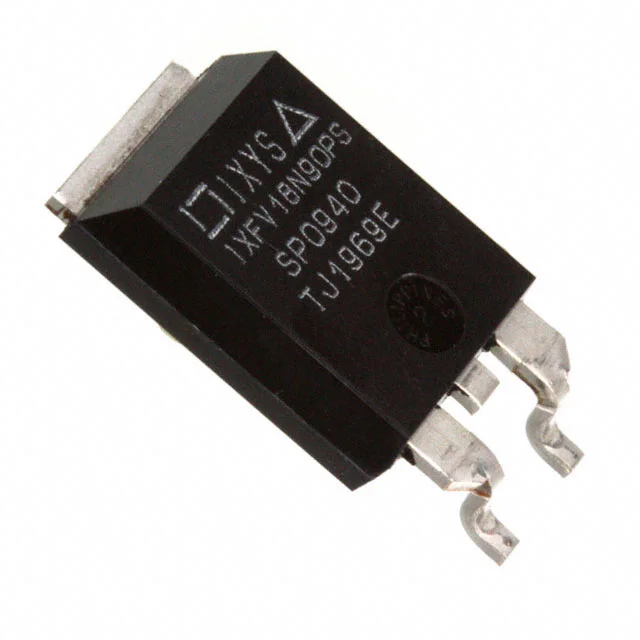

MOSFET N-CH 900V 18A PLUS-220SMD
- Üretici
- Littelfuse
- Paket/Kılıf
- PLUS-220SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFV18N90PS
IXFV18N90PS Hakkında
IXFV18N90PS, Littelfuse tarafından üretilen N-Channel MOSFET transistörüdür. 900V drain-source voltajı ve 18A sürekli dren akımı kapasitesi ile yüksek voltaj uygulamalarında kullanılır. 10V gate sürüş voltajında 600mOhm Rds(On) değerine sahiptir. Gate charge değeri 97nC olup, hızlı anahtarlama işlemleri için uygun karakteristiklere sahiptir. -55°C ile 150°C arasında çalışır ve 540W güç dağıtabilir. Enerji dönüştürücüler, switched-mode power supplies (SMPS), inverterler ve motor kontrol devreleri gibi yüksek voltaj anahtarlama uygulamalarında tercih edilir. Surface Mount (PLUS-220SMD) paketinde sunulmaktadır. Parça kullanımdan kaldırılmış (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 18A (Tc) |
| Drain to Source Voltage (Vdss) | 900 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 97 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5230 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PLUS-220SMD |
| Part Status | Obsolete |
| Power Dissipation (Max) | 540W (Tc) |
| Rds On (Max) @ Id, Vgs | 600mOhm @ 500mA, 10V |
| Supplier Device Package | PLUS-220SMD |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 6.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
