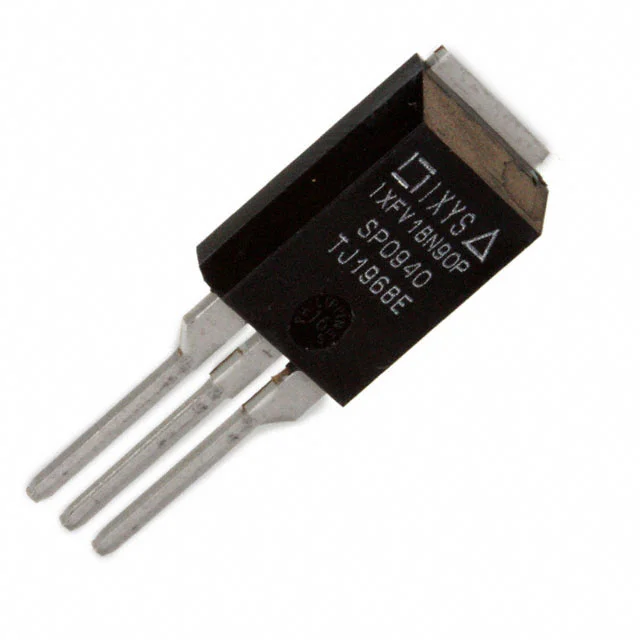

IXFV18N90P
MOSFET N-CH 900V 18A PLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFV18N90P
IXFV18N90P Hakkında
IXFV18N90P, Littelfuse tarafından üretilen 900V N-Channel MOSFET transistörüdür. 18A sürekli dren akımı ile yüksek gerilim uygulamalarında güç anahtarlaması işlevini üstlenir. 600mOhm maksimum RDS(on) değeri ile verimli anahtarlama sağlar. TO-220-3 paket tipi ile through-hole monte edilir. -55°C ile 150°C arasında çalışma sıcaklığında stabil performans sunar. Endüstriyel güç kaynakları, motor kontrol devreleeri, yüksek gerilim anahtarlama uygulamalarında ve AC-DC dönüştürücülerde kullanım alanı bulur. Gate charge 97nC ve 5230pF input kapasitansı ile kontrollü anahtarlama davranışı gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 18A (Tc) |
| Drain to Source Voltage (Vdss) | 900 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 97 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5230 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3, Short Tab |
| Part Status | Obsolete |
| Power Dissipation (Max) | 540W (Tc) |
| Rds On (Max) @ Id, Vgs | 600mOhm @ 500mA, 10V |
| Supplier Device Package | PLUS220 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 6.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
