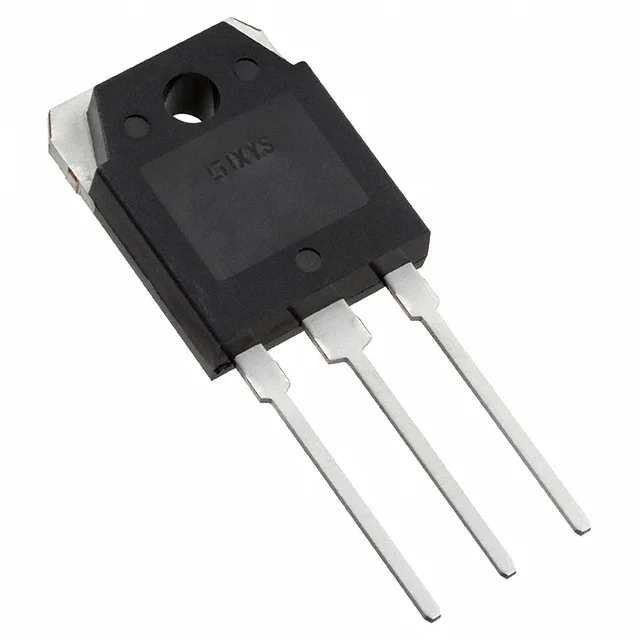

IXFQ120N25X3
MOSFET N-CHANNEL 250V 120A TO3P
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-3P-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFQ120N25X3
IXFQ120N25X3 Hakkında
IXFQ120N25X3, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 250V drain-source gerilimi ve 120A sürekli drenaj akımı kapasitesiyle güç elektronikleri uygulamalarında kullanılır. 12mΩ maksimum RDS(on) değeri ile düşük iletim direnci sağlar. TO-3P-3 (SC-65-3) paket tipi ile kalın film teknolojisine dayalı uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığında endüstriyel motor kontrol, güç kaynakları, DC-DC dönüştürücüler ve ağır yük anahtarlama devreleri için uygundur. Gate threshold gerilimi 4.5V @ 4mA ile hızlı anahtarlama özelliği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 120A (Tc) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 122 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7870 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Active |
| Power Dissipation (Max) | 520W (Tc) |
| Rds On (Max) @ Id, Vgs | 12mOhm @ 60A, 10V |
| Supplier Device Package | TO-3P |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 4mA |
