Transistörler - FET, MOSFET - Tekil

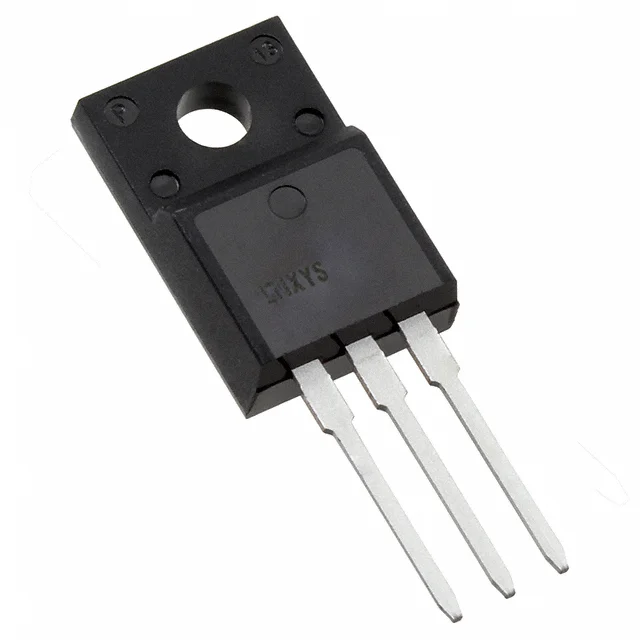

IXFP30N25X3M
MOSFET N-CH 250V 30A TO220
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFP30N25X3
IXFP30N25X3M Hakkında
IXFP30N25X3M, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 250V drain-source gerilimi ve 30A sürekli dren akımı kapasitesi ile güç elektronikleri uygulamalarında kullanılır. TO-220 paketinde izole edilmiş sekme ile sağlanan bu transistör, endüstriyel sürücüler, güç kaynakları, motor kontrolü ve anahtarlama uygulamalarında yaygın olarak tercih edilir. 60mOhm maksimum RDS(on) değeri ile düşük açık-durumda direnç sağlar. -55°C ile +150°C arasında çalışma sıcaklığı aralığında stabil performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 21 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1450 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack, Isolated Tab |
| Part Status | Active |
| Power Dissipation (Max) | 36W (Tc) |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 15A, 10V |
| Supplier Device Package | TO-220 Isolated Tab |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 500µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
