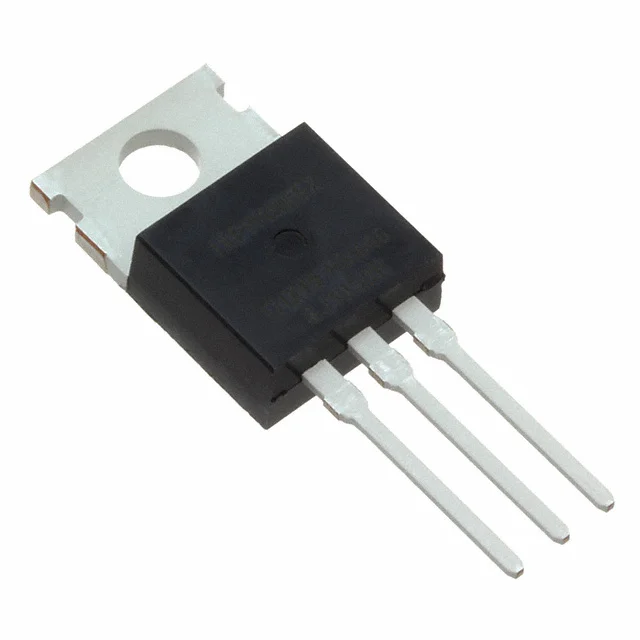

IXFP14N85X
MOSFET N-CH 850V 14A TO220AB
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFP14N85X
IXFP14N85X Hakkında
IXFP14N85X, Littelfuse tarafından üretilen N-Channel MOSFET transistörüdür. 850V drain-source voltaj kapasitesi ve 14A sürekli drenaj akımı ile yüksek voltaj uygulamalarında kullanılır. 550mΩ on-resistance değeri ile verimli anahtarlama sağlar. TO-220-3 paketinde monte edilen bu bileşen, güç kaynakları, motor kontrol devreleri, invertör uygulamaları ve endüstriyel anahtarlama sistemlerinde yaygın olarak tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Tc) |
| Drain to Source Voltage (Vdss) | 850 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1043 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 460W (Tc) |
| Rds On (Max) @ Id, Vgs | 550mOhm @ 500mA, 10V |
| Supplier Device Package | TO-220AB (IXFP) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
