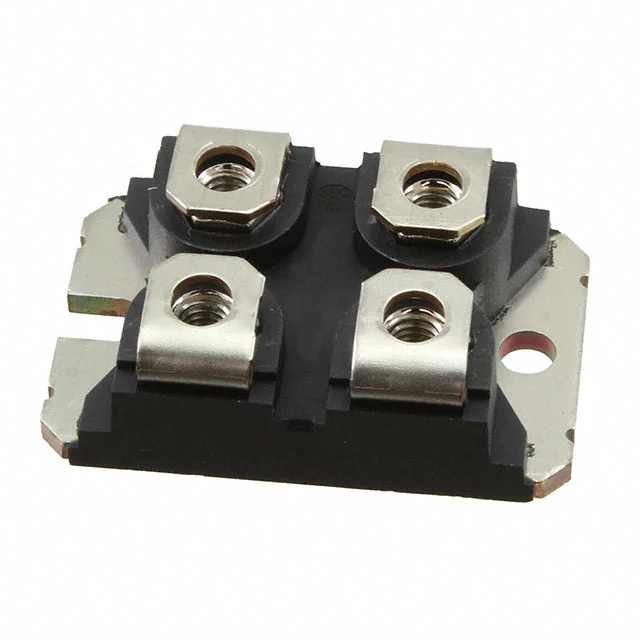

IXFN94N50P2
MOSFET N-CH 500V 68A SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFN94N50P2
IXFN94N50P2 Hakkında
IXFN94N50P2, Littelfuse tarafından üretilen N-Channel MOSFET transistörüdür. 500V drain-source voltaj kapasitesine ve 68A sürekli drain akımına sahip bu bileşen, güç dönüşüm uygulamalarında anahtarlama elemanı olarak kullanılır. 55mΩ maksimum Rds(on) değeri ile düşük iletim kayıpları sağlar. SOT-227-4 (miniBLOC) kasa tipi ile chassi montajına uygun dizayn edilmiştir. -55°C ile 150°C arasında çalışabilen bu transistör, inverter, motor kontrol, güç kaynakları ve endüstriyel anahtarlama devreleri gibi uygulamalarda yer almaktadır. 10V kapı sürme voltajı ile standart sürücü devrelerle uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 68A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 220 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 13700 pF @ 25 V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power Dissipation (Max) | 780W (Tc) |
| Rds On (Max) @ Id, Vgs | 55mOhm @ 500mA, 10V |
| Supplier Device Package | SOT-227B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 8mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
