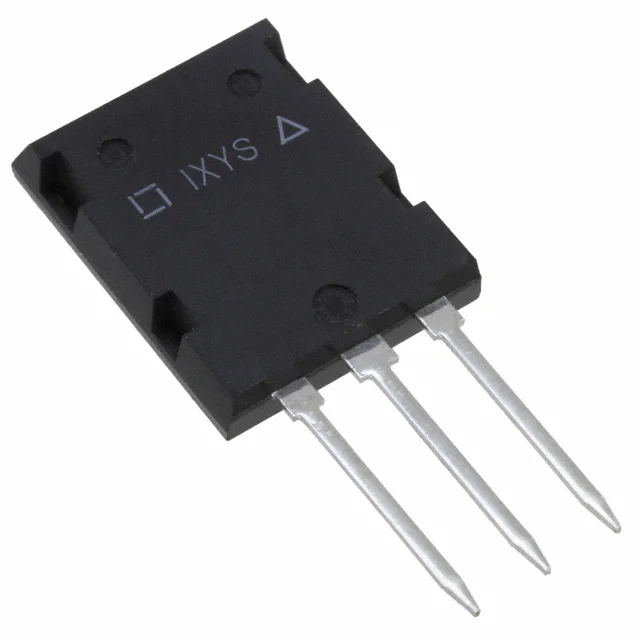

IXFL38N100Q2
MOSFET N-CH 1000V 29A ISOPLUS264
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFL38N100Q2
IXFL38N100Q2 Hakkında
IXFL38N100Q2, Littelfuse tarafından üretilen 1000V N-Channel MOSFET transistörüdür. 29A sürekli drenaj akımı kapasitesi ile yüksek gerilim uygulamalarında kullanılır. TO-264 ISOPLUS264 paketinde sunulan bu transistör, 280mΩ (10V, 19A) üzerinde maksimum Rds(on) değerine sahiptir. Güç kaynakları, inverter devreleri, anahtarlama uygulamaları ve yüksek gerilim DC-DC dönüştürücülerde tercih edilir. -55°C ile +150°C arasında çalışma sıcaklığı aralığında 380W güç dağıtım kapasitesi sağlar.Through-hole montaj tipi ile PCB'ye monte edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 29A (Tc) |
| Drain to Source Voltage (Vdss) | 1000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 250 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 13500 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 380W (Tc) |
| Rds On (Max) @ Id, Vgs | 280mOhm @ 19A, 10V |
| Supplier Device Package | ISOPLUS264™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5.5V @ 8mA |
