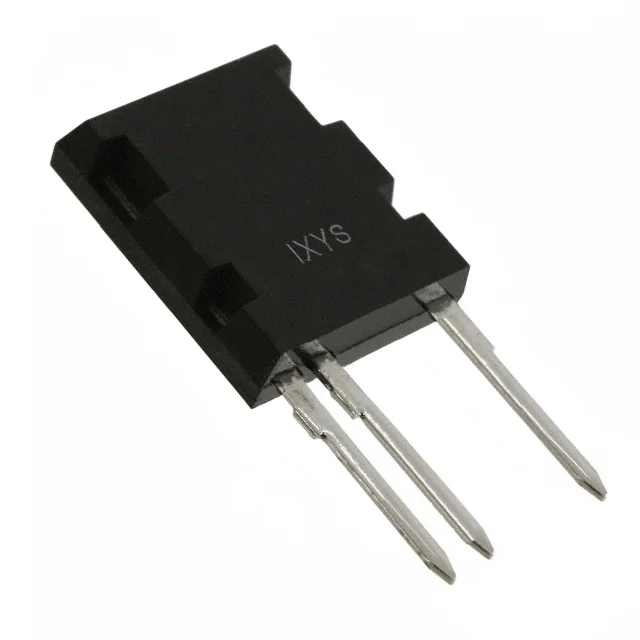

IXFL38N100P
MOSFET N-CH 1000V 29A I5PAK
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUSi5-Pak™
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFL38N100P
IXFL38N100P Hakkında
IXFL38N100P, Littelfuse tarafından üretilen 1000V N-Channel MOSFET transistördür. Sürekli drenaj akımı 29A (Tc), maksimum drenaj-kaynak gerilimi 1000V ve 230mOhm RDS(on) değeriyle tasarlanmıştır. ISOPLUSi5-Pak™ paketinde monte edilen bu bileşen, yüksek gerilim uygulamalarında anahtar ve anahtarlama görevlerinde kullanılır. Güç dönüştürücüler, kesici elektronikler, endüstriyel kontrol sistemleri ve enerji yönetimi uygulamalarında tercih edilir. -55°C ile +150°C sıcaklık aralığında çalışabilir ve 520W maksimum güç yayılımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 29A (Tc) |
| Drain to Source Voltage (Vdss) | 1000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 350 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 24000 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | ISOPLUSi5-Pak™ |
| Part Status | Active |
| Power Dissipation (Max) | 520W (Tc) |
| Rds On (Max) @ Id, Vgs | 230mOhm @ 19A, 10V |
| Supplier Device Package | ISOPLUSi5-Pak™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 6.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
