IXFJ26N50P3

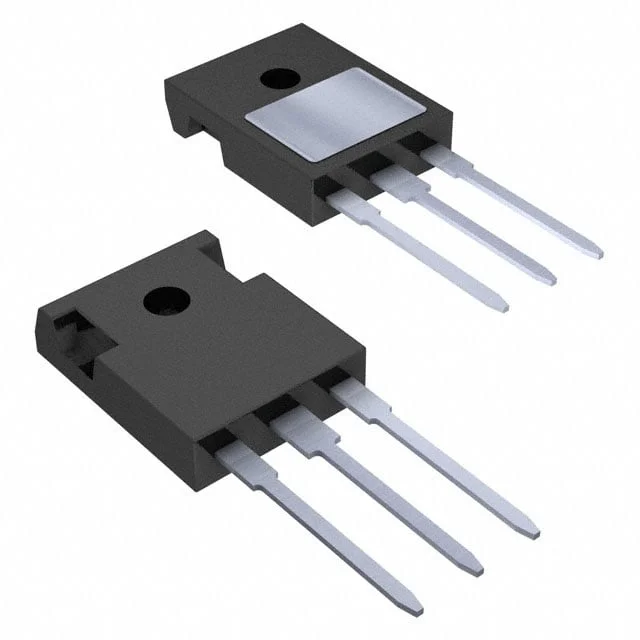

MOSFET N-CH 500V 14A TO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFJ26N50P3
IXFJ26N50P3 Hakkında
IXFJ26N50P3, Littelfuse tarafından üretilen N-Channel MOSFET transistörüdür. 500V Drain-Source voltajı ve 14A sürekli drain akımı kapasitesi ile güç uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, anahtarlama devreleri, güç kaynakları, motor kontrol sistemleri ve endüstriyel uygulamalarda yer alır. 265mΩ maksimum on-direnci ve 42nC gate charge değeri ile hızlı anahtarlama ve düşük güç kaybı sağlar. -55°C ile 150°C arasında çalışabilen bu transistör, 180W güç yayılımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 42 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2220 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 180W (Tc) |
| Rds On (Max) @ Id, Vgs | 265mOhm @ 13A, 10V |
| Supplier Device Package | TO-247 (IXTH) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 4mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
