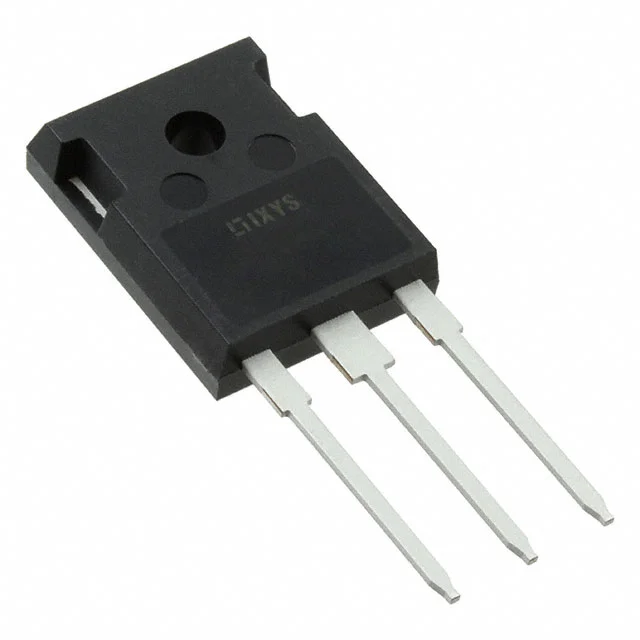

IXFH30N50Q3
MOSFET N-CH 500V 30A TO247AD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFH30N50Q3
IXFH30N50Q3 Hakkında
IXFH30N50Q3, Littelfuse tarafından üretilen N-Channel MOSFET transistördür. 500V drain-source gerilimi ve 30A sürekli drenaj akımı kapasitesiyle güç elektroniği uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, 200mOhm maksimum RDS(on) değeri ile anahtarlama kayıplarını azaltır. Endüstriyel konvertörler, motor kontrol devreleri, güç kaynakları ve DC-DC dönüştürücülerde yer bulur. -55°C ile +150°C arasında çalışma sıcaklığı aralığında 690W maksimum güç saçabilme kapasitesine sahiptir. Through-hole montaj tipi ile standart PCB uygulamalarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 62 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3200 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 690W (Tc) |
| Rds On (Max) @ Id, Vgs | 200mOhm @ 15A, 10V |
| Supplier Device Package | TO-247AD (IXFH) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 6.5V @ 4mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
