Transistörler - FET, MOSFET - Tekil

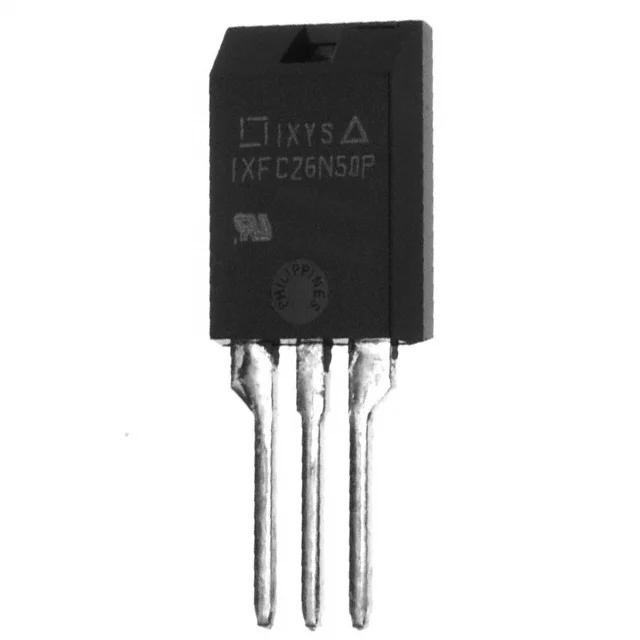

IXFC26N50P
MOSFET N-CH 500V 15A ISOPLUS220
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUS220™
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFC26N50P
IXFC26N50P Hakkında
IXFC26N50P, Littelfuse tarafından üretilen N-channel MOSFET transistörüdür. 500V drain-source voltaj ve 15A sürekli dren akımı kapasitesi ile yüksek voltaj uygulamalarında kullanılmaya uygun bir bileşendir. 260mOhm @ 13A, 10V on-direnç (Rds On) değeri ile verimli anahtarlama performansı sunar. ISOPLUS220™ paketinde sunulan bu komponent, 130W maksimum güç dağılımı kabiliyetine sahiptir. -55°C ile +150°C arasında çalışma sıcaklığı aralığında endüstriyel ve enerji dönüşüm uygulamalarında, güç kaynakları, motor kontrol devreleri ve switching regülatörlerde kullanıldığı bilinmektedir. 65nC gate charge ve 3600pF input capacitance özellikleriyle hızlı anahtarlama karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 65 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3600 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | ISOPLUS220™ |
| Part Status | Obsolete |
| Power Dissipation (Max) | 130W (Tc) |
| Rds On (Max) @ Id, Vgs | 260mOhm @ 13A, 10V |
| Supplier Device Package | ISOPLUS220™ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5.5V @ 4mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
