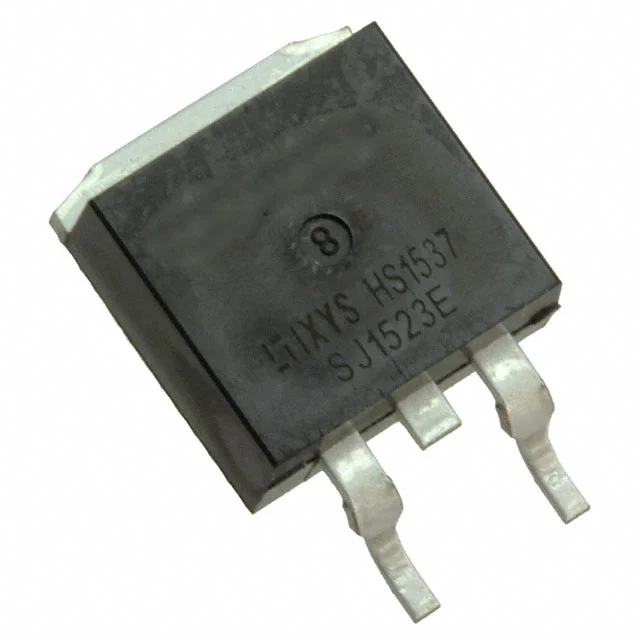

IXFA72N20X3
MOSFET N-CH 200V 72A TO263AA
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFA72N20X3
IXFA72N20X3 Hakkında
IXFA72N20X3, Littelfuse tarafından üretilen 200V/72A kapasiteli N-Channel MOSFET transistördür. TO-263-3 (D²Pak) paketinde sunulan bu bileşen, yüksek akım uygulamalarında anahtarlama görevini yerine getirmek üzere tasarlanmıştır. 20mΩ maksimum RDS(on) değeri ile düşük ısıl kayıplar sağlar. Gate yükü 55nC, kapı-kaynak gerilimi ±20V aralığında çalışır. Maksimum 320W güç tüketimine sahip bu transistör, -55°C ile 150°C sıcaklık aralığında güvenilir işlem yapar. Güç kaynakları, motor sürücüleri, DC-DC dönüştürücüler ve endüstriyel anahtarlama devreleri gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 72A (Tc) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 55 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3780 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power Dissipation (Max) | 320W (Tc) |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 36A, 10V |
| Supplier Device Package | TO-263 (IXFA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 1.5mA |
