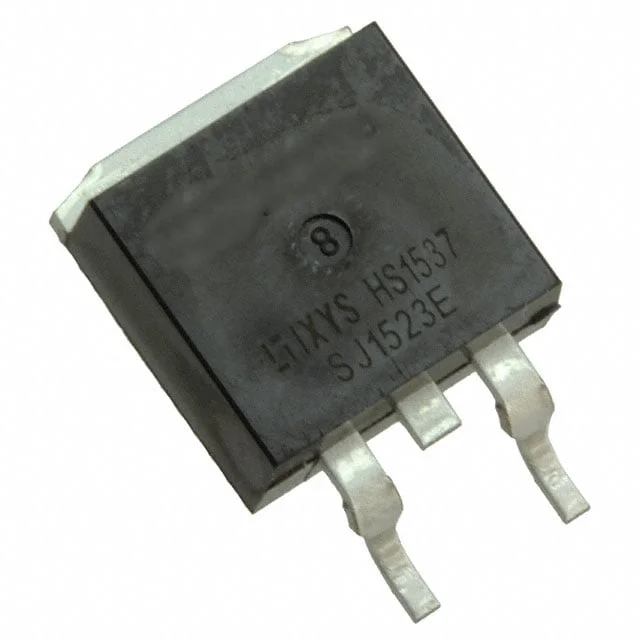

IXFA4N85X
MOSFET N-CH 850V 3.5A TO263
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IXFA4N85X
IXFA4N85X Hakkında
IXFA4N85X, Littelfuse tarafından üretilen N-channel MOSFET transistördür. 850V drain-source gerilimi ve 3.5A sürekli drain akımı ile yüksek gerilim uygulamalarında kullanılır. TO-263 (D²Pak) paketinde sunulan bu bileşen, anahtarlama ve güç yönetimi devreleri, AC/DC konvertörleri, SMPS uygulamaları ve motor kontrol sistemlerinde tercih edilir. 2.5Ω maksimum on-state direnci, düşük kaynakta güç kaybı sağlar. -55°C ile +150°C arasında çalışan cihazlar için uygundur ve maksimum 150W güç tüketebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.5A (Tc) |
| Drain to Source Voltage (Vdss) | 850 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 247 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power Dissipation (Max) | 150W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.5Ohm @ 2A, 10V |
| Supplier Device Package | TO-263 (IXFA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
